Автоматические въездные и гаражные конструкции способны существенно облегчить нам жизнь. Ведь, чтобы открыть створку, достаточно простого нажатия на кнопку пульта дистанционного управления. Но правильное функционирование электропривода зависит от разных факторов. Настройка автоматики ворот по инструкции — один из них.
Мы рекомендуем обращаться к профессионалам для монтажа, подсоединения и программирования моторов. Но если вы имеете достаточно технических знаний и навыков, и желаете выполнить эти работы самостоятельно, наш материал может пригодиться.
Какие виды электроприводов рассматриваем
Для каждого вида воротной конструкции существуют свои уникальные моторы. Они учитывают особенности движения и принципы работы полотна, а значит детали настройки будут отличаться. Далее мы расскажем о трех типах электроприводов:
- для секционных гаражных изделий
- откатные
- распашные
Прежде чем начать рассмотрение каждого вышеупомянутого типа, мы должны обозначить важную деталь. Описанная ниже информация не является универсальной пошаговой инструкцией, которую можно применить для любой модели мотора. Все они хоть и сочетают в себе общие особенности и функции, но могут иметь множество отличий в тонкостях настройки. Поэтому перед началом работ стоит обязательно ознакомиться с инструкцией и пособием пользователя, которые поставляются в комплекте с приводом.

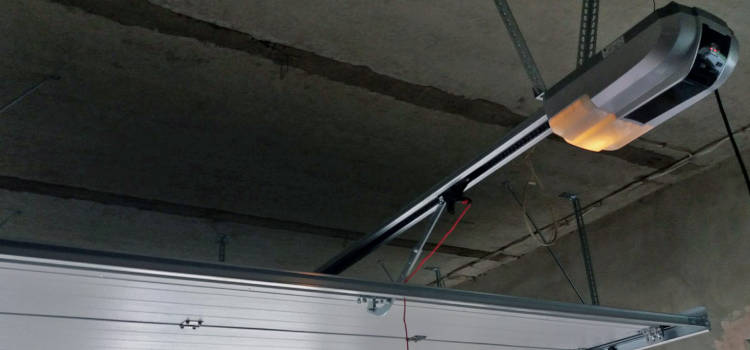

Как настроить автоматику ворот секционного типа в гараж
Перед установкой и настройкой работы гаражного электропривода стоит провести ряд подготовительных мер. В первую очередь нужно убедиться, что выбранная модель мотора по своим техническим характеристикам пригодна к работе с конкретным секционным полотном. Последнее должно быть сбалансированным, то есть при отпускании панелей оставаться на месте. Место крепления должно быть прочным, способным выдержать вес привода и рейки, рядом должны отсутствовать источники тепла или открытый огонь.
Мы не будем приводить шаги по монтажу элементов двигателя, поскольку для разных моделей они будут отличаться. Но их последовательность обычно остается одинаковой и выглядит следующим образом:
- установка воротного кронштейна
- монтаж кронштейна крепления рейки и самой рейки
- установка приводной тяги
- фиксация упора, обозначающего крайнюю точку открывания полотна
- установка и фиксация электропривода и соединение его с рейкой
Далее необходимо подсоединить все электрические провода к блоку управления и аксессуарам. При этом они должны быть обесточены во избежание поражения электрическим током.
Подробную информацию о подключениях нужно узнавать из инструкции к конкретной модели, поскольку особенности будут отличаться для разных моторов.
Большинство современных гаражных электроприводов позволяют настроить автоматические ворота с помощью кнопок на панели двигателя. В первую очередь стоит запрограммировать концевые положения полотна — в крайнем открытом и закрытом состояниях. Возможности некоторых моделей позволяют устанавливать «пешеходный» режим пользования конструкцией, при котором секции поднимаются на определенную высоту. Такая функция полезна при большой высоте створки.

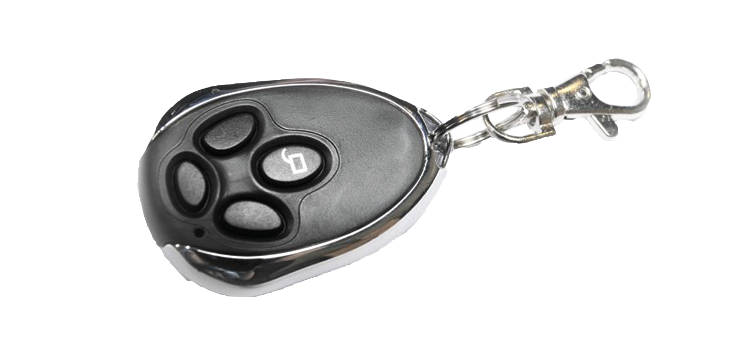

Следующим этапом является запись пультов управления. Последовательность шагов выполнения операций будет отличаться в зависимости от модели автоматики. В этом меню также можно удалять старые, осуществлять запись новых, и полностью очищать память от ранее занесенных пультов. Последнее нужно, например, в случае потери этих устройств, чтобы посторонние лица не могли попасть в гараж.
Некоторые модели гаражной автоматики позволяют проводить экспресс настройку работы, что позволяет завершить основные процессы за несколько минут.
Установка дополнительных параметров работы привода
После проведения основных настроек — записи концевых положений и пультов управления — можно установить дополнительные параметры функционирования устройства. Их перечень напрямую зависит от модели выбранного привода, и среди них можно встретить такие функции:
- корректировка концевых положений
- переключение режимов: автоматического (управление пультом) и ручного (кнопками на корпусе привода)
- установка времени автоматического закрывания полотна
- настройка усилия открывания и закрывания (при наезде на препятствие)
- скорость движения ворот
- время плавного разгона или остановки движения
- выбор режима работы фотоэлементов
- выбор режима функционирования оптосенсоров
- настройка функционирования сигнальной лампы и встроенного в привод освещения
Установка некоторых параметров, например усилия на открывание и закрывание, требуют достаточных технических знаний и навыков, поэтому должны выполняться специалистами.
В случае необходимости параметры работы электропривода можно сбросить, возобновив заводскую версию их значений.
Настройка автоматики ворот откатного типа
Прежде чем начать установку электропривода для консольных конструкций, стоит провести подготовительные меры. К ним относятся:
- проверка пригодности ворот к автоматизации: оценка характера открывания створки — насколько плавно и равномерно она двигается. При затрудненном движении или возникновении препятствий в определенных местах, их нужно ликвидировать;
- оценка правильности подбора модели автоматики, в частности учитывая вес полотна и интенсивность его использования;
- установка фундамента и площадки для крепления мотора. Его располагают со стороны от въезда в том же месте, где закреплена закладная рама. Лучше всего, если фундамент и площадка для электропривода являются единым целым с фундаментом откатных ворот. Важно, чтобы на месте монтажа не было риска подтопления, поскольку большинство корпусов моторов не имеют достаточной защиты от погружения в воду.

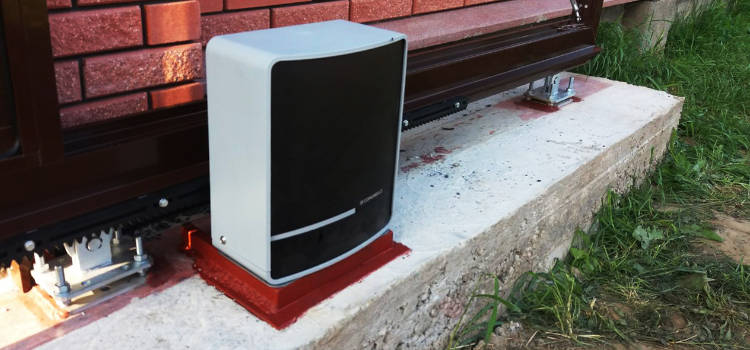

Монтаж откатной автоматики происходит на предварительно подготовленный фундамент и крепится к выведенным из него болтов. Более подробную информацию о подготовке этого элемента вы можете узнать из нашего блога либо из инструкции к выбранной модели мотора.
После установки электропривода приваривают или прикручивают зубчатую рейку к конструкции ворот (этот вопрос мы также недавно рассматривали в одном из материалов блога). Следующим шагом является подключение электронной платы управления и всех необходимых дополнительных аксессуаров. Важно эти работы выполнять только при отсутствии напряжения на электропроводах, что позволит избежать случайного поражения электрическим током.
После закрепления и подключения всех элементов может осуществляться настройка автоматики ворот.
Программирование функционирования привода и установка дополнительных параметров
Современные модели позволяют проводить настраивание функций с помощью дисплея и кнопок. Более старые варианты были сложнее в этом плане, и часто программирование осуществлялось с помощью светодиодной индикации, а количество параметров было существенно ограничено.
При программировании можно задать такие функции:
- выбор режима работы: ручной (открытие только через подключенные к блоку управления кнопки), полуавтоматический (управление приводом с помощью коротких нажатий на кнопочный переключатель или радиопульт), автоматический (закрытие полотна происходит самостоятельно через некоторое заданное время)
- режим функционирования сигнальной лампы
- выбор режима функционирования фотоэлементов
- установка усилия на открытие
- определение времени максимальной скорости и замедления движения
- выбор время торможения
- установка длительности паузы до начала автоматического закрывания
- настройка пешеходного режима
- программирование пультов дистанционного управления
Подробную информацию о наличии и особенностях определения каждого параметра можно узнать из инструкции к выбранной модели мотора. Мы рекомендуем, чтобы установкой значения усилия мотора занимался технический специалист, обладающий необходимыми знаниями и умениями.
Как настроить автоматические ворота распашного типа
Как и в предыдущих двух случаях, перед определением параметров работы распашных приводов необходимо осуществить несколько подготовительных операций. Прежде всего стоит убедиться, что размеры и вес створок соответствуют параметрам выбранных двигателей, а также что интенсивность их использования будет находиться в допустимых пределах. При этом нужно обратить особенное внимание на фактор ветровой нагрузки: зашитое полотно при порывах ветра открыть сложнее, поэтому необходимо обеспечить достаточный запас мощности мотора.
Распашные электроприводы фиксируют между верхней и нижней петлей, а место крепления должно быть достаточно прочным и способным противостоять деформациям при открытии. Сами створки должны двигаться плавно, без потрескиваний, скрипов или затруднений вращения на петлях.

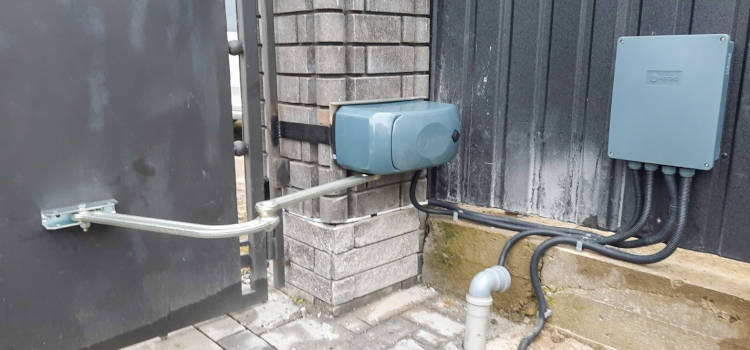

Монтаж моторов происходит на каждую створку отдельно. Блок управления при этом устанавливается в защищенном корпусе, идущему в комплекте. Электропривод фиксируется двумя кронштейнами: одним — к створке, другим — к столбцу. Важно правильно подобрать размеры креплений, чтобы можно было выполнить фиксацию привода, при этом обеспечить достаточное плечо для открывания и закрывания полотна. Далее проводят настройку концевых точек, а после этого подсоединяют электрические кабели, в том числе к аксессуарам. Важно при этом не подавать напряжение на элементы, чтобы избежать поражения электрическим током.
Программирование работы приводов
Большинство современных распашных моторов оснащены блоками управления с дисплеями. В старых моделях использовалась светодиодная индикация, что осложняло процесс и требовало достаточных технических знаний.
Программирование можно начать с записи пультов в память системы. Перед этим рекомендуем удалить все ранее занесенные в нее устройства.
Чтобы настроить автоматику ворот распашного типа, определяют следующие параметры:
- режим работы: ручной, полуавтоматический, автоматический
- время задержки начала движения
- выбор режима функционирования фотоэлементов
- определение типа ворот — одностворчатых или двустворчатых
- установка значения усилия моторов
- определение времени работы приводов
- программирование продолжительности частичного открывания для пешеходного режима
- установка времени задержки открытия створки
- определение времени задержки перед началом автоматического закрытия
Выбор некоторых параметров, например усилия моторов, желательно чтобы выполнял специалист с соответствующими знаниями и навыками.
Итог
Процесс монтажа и программирования электроприводов для гаражных и въездных конструкций, с одной стороны, не сложный, с другой — требует надлежащих технических навыков и опыта в сфере. Но каким бы высоким ни был уровень знаний, стоит в любом случае ознакомиться с инструкцией к выбранной модели привода. Ведь производители могут использовать разные особенности и функции, не учтя которые можно повредить электронику, мотор, полотно или вызвать травмы людей, присутствующих при монтаже, либо позже при использовании изделия.
Технические специалисты «Техно Дома» проводят настройку автоматики ворот согласно всех норм безопасности, а также полностью выполняют инструкции и рекомендации заводов. Таким образом вы можете быть уверены в качественной и надежной работе всех электроприводов из нашего ассортимента, установкой которых занимается наша компания.
