Электроприводы на въездных и гаражных конструкциях позволяют существенно улучшить ваш комфорт. С ними не нужно выходить из автомобиля и вручную открывать полотно. Достаточно простого нажатия на кнопку пульта дистанционного управления, и створки откроются самостоятельно без вашего участия. Но для правильной работы мотора монтаж и настройка играют решающее значение. Как должна осуществляться установка автоматики на распашные ворота, и что при этом стоит учитывать?
Что нужно сделать перед монтажом
Надежность функционирования моторов определяется качеством изготовления каждой детали, использованных материалов и сборки всех элементов. Но если не провести как следует подготовительные работы к установке электроприводов на объекте, даже изделия лучших заводов не смогут обеспечить ожидаемый результат. Поэтому прежде чем начать монтаж, необходимо:
- убедиться в соответствии технических характеристик электроприводов конкретным распашным конструкциям
- проверить каркас ворот и место крепления мотора на прочность и сопротивление деформации
- оценить направление открывание створок и в соответствии с этим спланировать способ крепления электроприводов
- проверить наличие закладных пластин в столбцах, к которым будут привариваться кронштейны приводов
- убедиться в наличии на объекте центральной и боковых упоров
- проверить правильность разводки электрических кабелей к местам установки элементов автоматики
Рассмотрим подробнее каждый из элементов списка. Для удобства некоторые пункты объединим под одним подзаголовком.
Правильный подбор распашных электроприводов
Для надежной и продолжительной работы устройств необходимо отталкиваться от технических характеристик и учитывать, на какие конструкции рассчитаны электропривода. Ключевыми параметрами для определения совместимости выбранной автоматики и конкретных ворот являются:
- вес створки
- ширина полотна
- оценка степени зашивки полотна
- расстояние от петли к краю столба (для стандартного открывания ворот внутрь двора)
Вес створки напрямую влияет на мощность мотора, необходимой для открывания и закрывания. Но, в отличие от откатных электроприводов, огромное влияние имеет ширина конструкции. Чем она больше, тем более коротким становится относительное плечо автоматики, а значит ей будет сложнее открывать полотно. Для каждой модели в инструкции прилагается график зависимости допустимого веса створки от ширины. Его нужно обязательно учитывать, в противном случае привод быстро сломается или совсем не станет работать с конкретными воротами.
Третьим не менее важным параметром является степень зашивки конструкции. На способность мотора открывать и закрывать полотно существенно влияет сопротивление последнего ветровой нагрузке. Ведь полностью зашитая профнастилом относительно легкая створка при сильном ветре может создавать такое же давление на электропривод, что и тяжелая кованая конструкция с просветами, свободно пропускающими воздух.
Выбирая нужную модель, советуем добавлять расчетных 50 кг веса на каждый 1 м² зашитой площади.

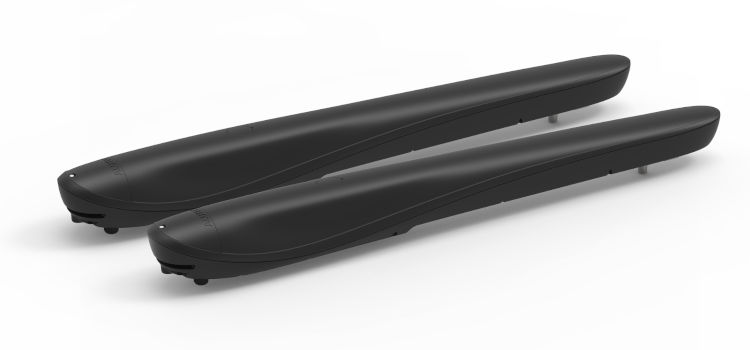

Правильная установка автоматики для распашных ворот должна учитывать характеристики столбца, к которому она должна крепиться. Для стандартного монтажа с открыванием половинок конструкции внутрь нужно измерить расстояние от петли, на которой установлена створка, к внутреннему краю столбца. Этот параметр влияет на размер крепящего кронштейна, и общую возможность зафиксировать корпус привода. Большинство телескопических моторов и вариантов с червячной передачей можно закрепить на расстоянии до 15 см. Для столбцов большего размера стоит использовать электропривода рычажного типа, для которых это значение допускается до 30-35 см.
Прежде чем выбрать конкретную распашную модель советуем выяснить все вышеупомянутые характеристики. Если у вас есть сомнения по поводу возможности установить мотор, обратитесь за консультацией к нашим менеджерам или посетите офис в Ивано-Франковске.
Подготовка ворот, проезда и разводка электрических кабелей
Убедившись в пригодности использования выбранной модели с конкретными полотнами, необходимо подготовить объект к монтажу. Для этого выполняют такие работы:
- нужно убедиться в наличии предусмотренного места крепления моторов на створке;
- стоит проверить легкость вращения полотен на петлях, при этом должны отсутствовать потрескивания и затрудненное движение;
- если столбцы из кирпича, камня, блока или других материалов, на них необходимо вывести закладную пластину для крепления привода;
- проверить наличие установленных на объекте центрального и боковых упоров;
- убедиться в подведении электрических кабелей к электроприводам, блоку управления и дополнительным устройствам.
Лучше всего устанавливать моторы между верхней и нижней петлями. Место для крепления должно быть достаточно прочным, чтобы выдерживать усилие конкретной модели привода. Для некоторых устройств это значение может достигать 3200 Н∙м, поэтому использовав тонкую металлическую трубку после нескольких рабочих циклов большая нагрузка может ее существенно деформировать. Целесообразно для места фиксации электропривода использовать такой же профиль, что и в каркасе ворот.
Нормальная работа распашной конструкции в ручном режиме — залог правильного функционирования в автоматическом. И наоборот, присутствие потрескиваний или участков затрудненного движения полотна негативно отразится на работе мотора. Перед началом монтажа электроприводов стоит выправить недостатки открывания створок.
Фиксация привода к металлическому столбцу является более надежной, по сравнению с мурованными аналогами. Поэтому для обеспечения превосходного крепления в последних стоит обязательно вывести закладную пластину, которая приваривается к металлической трубе в основании столбца. Если этого не сделать, а закрепить корпус устройства на дюбели или анкерные болты, через некоторое время соединение может ослабиться в связи с постепенным разрушением строительного раствора усилием электропривода.
Для автоматической работы моторов необходимо установить центральный и боковые упоры. Первый частично снимает нагрузку с них в закрытом состоянии полотна, вторые — в открытом.

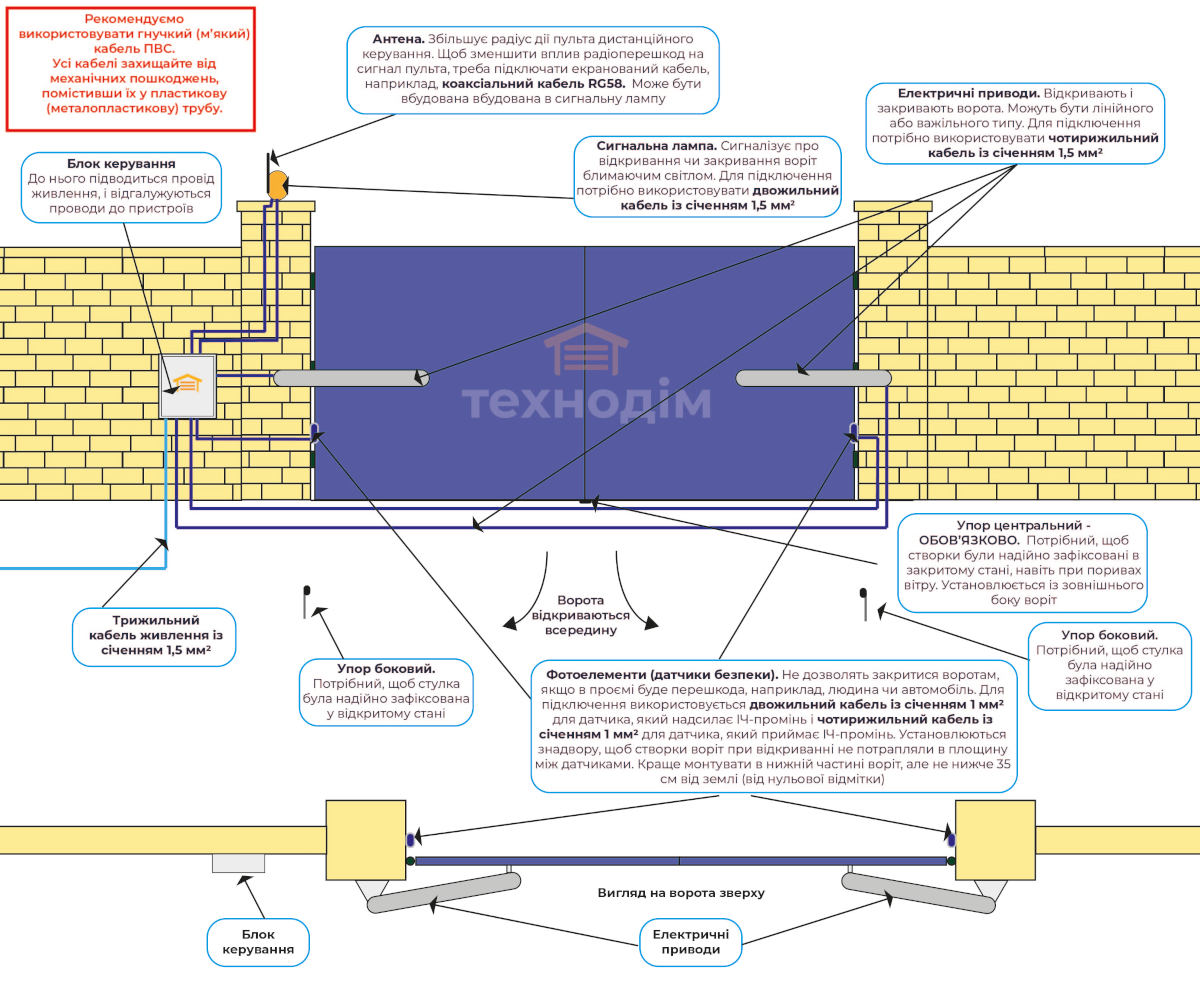

Залогом аккуратного вида ворот и надежной работы электроприводов и дополнительных устройств является правильно подведенные и защищенные кабели питания. Для этого нужно руководствоваться рекомендациями в инструкции к конкретной модели мотора. Стоит отметить, что все электрокабеля нужно защищать от механического повреждения гофрированным кожухом или пластиковой водопроводной трубой.
Установка автоматики на распашные ворота
Лишний раз напоминаем, что прежде чем начать монтаж моторов нужно тщательно ознакомиться с инструкцией в комплекте. Ведь этот текст не является пошаговым гайдом. К тому же разные модели электроприводов могут иметь индивидуальные особенности в процессе установки.
Крепление приводов имеет ряд нюансов, следующих из строения столбцов и расположения петель. Поэтому настаиваем на изучении схематических графиков, изображенных в пособии по монтажу, и обозначающих размеры расстояний к точкам крепления на кронштейнах. Выяснив все необходимые значения, проводят фиксацию кронштейнов и приводов с помощью методов, рекомендованных производителем.
После закрепления автоматики на столбцах и створках необходимо выставить концевые положения. Они определяют крайние точки при закрытом и открытом состояниях полотна. Этот процесс требует наличия профессиональных навыков и опыта работы с подобными системами. Если вы не уверены в возможности выставить концевые положения правильно, обратитесь к нашим специалистам.

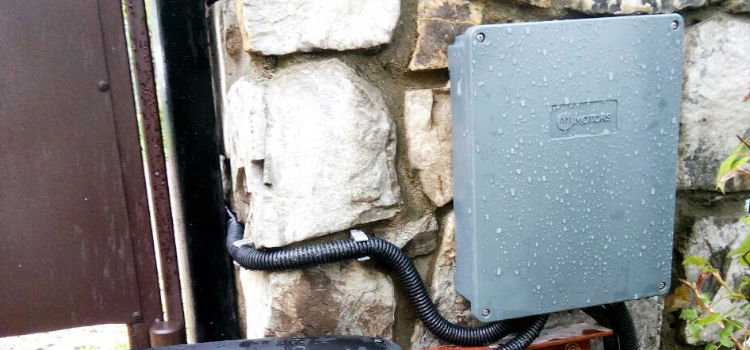

Блок управления находится отдельно от приводов. Обычно его располагают в защищенной от влияния влаги и пыли коробке рядом с проездом. Подведение электрокабелей нужно выполнять снизу корпуса, чтобы избежать попадания воды в случае дождя или снега.
Все подключения кабелей должны проводиться квалифицированными мастерами и выполняться в соответствии с требованиями инструкции к автоматике. Во время этих работ электропитание на проводке должно отсутствовать.
После выполнения всех монтажных операций по фиксации моторов, выставлению концевых положений, установки блока управления и подключения электроприводов можно начинать настройку и программирование приводов.
Программирование работы моторов
Когда установка автоматики для распашных ворот завершена, можно начинать настройку ее функционирования. Особенности этого процесса для разных моделей будут отличаться, поэтому рекомендуем ознакомиться с инструкцией к конкретному устройству. Общие же черты похожи для всех распашных моторов, о них и расскажем далее.
Большинство современных устройств позволяют выполнять программирование с помощью кнопок и простого экрана. В их меню можно настраивать такие процессы:
- выбор режима работы: ручной (активация движения полотна осуществляется только посредством подсоединенных к соответствующим разъемам на блоке питания элементов), полуавтоматический (открывание и закрывание выполняются после получения соответствующей команды от устройств управления), и автоматический (после открывания проходит заданный промежуток времени, и полотна закрываются самостоятельно);
- установка задержки начала движения;
- выполнение фототеста (проверка функционирования фотоэлементов);
- выбор типа ворот (одно- или двустворчатые);
- выбор наличия электрического замка в конфигурации;
- установка усилия моторов;
- определение времени непрерывного движения створки между концевыми положениями;
- программирование длительности работы при частичном открывании («пешеходный» режим);
- выбор паузы до начала автоматического закрывания;
- установка времени задержки движения первой створки;
- программирование пультов дистанционного управления.
Настройку усилия электроприводов должен выполнять квалифицированный специалист с опытом работы в сфере монтажа и обслуживания автоматики.
Проверка и введение в эксплуатацию
После завершения программирования нужно убедиться в правильности выполнения всех проведенных операций. Для этого проверяют функционирования моторов и подключенных дополнительных устройств. Во время проверки нужно:
- Убедиться в должном выполнении всех шагов по установке. Для этого нужно еще раз пересмотреть инструкцию в разделе «Общие положения и меры безопасности» (или похожему).
- Проверить крепления электроприводов к столбцу и воротам при открывании, в том числе резком. Все снятые крышки и заглушки нужно установить на место.
- Разблокировать двигатель и открыть ворота вручную несколько раз. При этом движение должно осуществляться относительно легко, без отдельных участков с повышенным сопротивлением, а подозрительные и нехарактерные звуки должны отсутствовать. После этого заблокировать моторы.
- Выполнить несколько циклов открывания/закрывания с помощью автоматики. При этом необходимо следить за движением полотна: оно должно быть равномерным, створки должны открываться в правильных направлениях и останавливаться в нужных концевых положениях. Проверить функционирование устройств управления — пультов, кнопочных или замочных выключателей, кодовой клавиатуры и так далее.
- Оценить работу дополнительных устройств и аксессуаров: внешнего радиоприемника, сигнальной лампы, фотоэлементов и других.
Если после проведения проверки не выявлено никаких отклонений, можно считать, что установка автоматики на распашные ворота прошла успешно, и начинать пользоваться изделиями. Если присутствуют определенные проблемы в работе, их необходимо обязательно ликвидировать перед началом эксплуатации. При возникновении проблем с монтажом и настройкой, обратитесь за консультацией к нашим менеджерам либо посетите офис в Ивано-Франковске.
