Современные здания — многоэтажные или индивидуальные — впечатляют дизайнерскими решениями. Многие из них стали возможными благодаря использованию передовых строительных технологий: от фасадных штукатурок до энергосберегательных окон, роллет и черепицы. Подъемно-поворотные гаражные ворота (иногда их называют щитовыми) тоже придают зданию элегантного вида. Сегодня мы вам расскажем об этом виде конструкций, параллельно сравнивая с секционными, роллетными и распашными аналогами.
Типовая конструкция
Ворота подъемно-поворотные состоят из таких основных частей:
- рама;
- полотно;
- направляющие профили;
- балансирующие механизмы (система противовесов или пружин).
На особо мелких компонентах мы не станем акцентировать внимание, поскольку они не играют решающей роли в формировании преимуществ или недостатков всего изделия. Также мы не будем рассматривать конкретные продукты производства определенных заводов — этот материал носит общий теоретический характер и не является обзором в классическом понимании.
Рама
Рама изготовлена из стали и предназначена для фиксации полотна в гаражном проеме. Она придает изделию жесткости и устойчивости, нужной для надежной работы. Выбор профиля для изготовления зависит от размеров проема и общей массы щита.
Форма рамы может быть квадратной или прямоугольной, но чаще всего используются П-образные варианты. Конечно, первые два варианта будут значительно более устойчивые, но установить их возможно, если отсутствует черновой пол в гараже. В противном случае придется вырезать канавки для ее монтажа. Но если правильно рассчитать параметры изделия, выбрать нужный профиль и надежно закрепить его к стенам, проблем с эксплуатацией П-образной рамы не возникнет.
Полотно
Главным преимуществом, которым обладают подъемно-поворотные гаражные ворота, является возможность выбора практически любых материалов для изготовления полотна. Даже большие заводы, занимающиеся их производством, предлагают разные варианты заполнения. Ими могут быть:
- профнастил
- листовой металл
- дерево и другие похожие материалы: OSB-плита, фанера, MDF-плита и так далее
- пластик
- сэндвич-панели, и много других
Выбор материала для зашивки прямо влияет на стоимость, позволяя как существенно сэкономить на производстве, так и потратить солидную сумму, превратив свои ворота подъемно поворотные на произведение искусства.
При выборе типа зашивки стоит обратить внимание на два важных фактора, определяющих долговечность работы полотна: устойчивость к коррозии (для металла) и к гниению (для дерева).

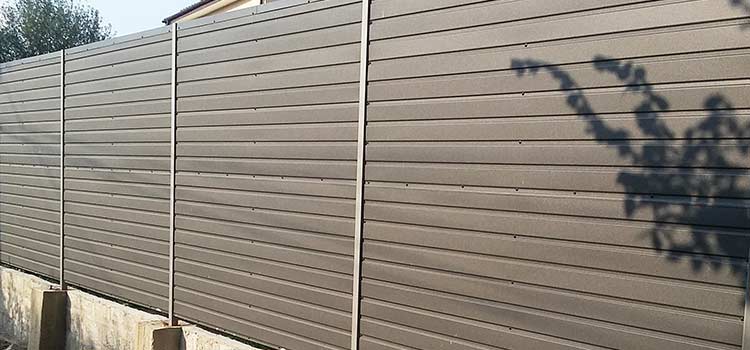

Профнастил, или металлопрофиль, имеет отличные защитные противокоррозионные свойства. Если на заводе было соблюдено технологию обработки поверхности металла, то листы этого материала можно эксплуатировать десятки лет. Соответственно использовав их, можно забыть о коррозии. Последняя скорее будет образовываться на раме и других элементах, если те не были защищены должным образом.
Что касается изделий из дерева, то они требуют особенно тщательной обработки. Без нее волокна будут легко впитывать влагу и терять свои эксплуатационные характеристики, а особенно быстро пропадет привлекательный внешний вид. Даже водоустойчивые OSB плиты и фанера после некоторого времени начнут покрываться грибком и будут нуждаться в замене.
Необработанные правильным образом деревянные поверхности впитывают влагу, что влечет за собой увеличение массы полотна. Это обязательно скажется на работе балансирующего механизма, и может привести к самовольно закрытию щита, если в конструкции не предусмотрено возможности механическим или автоматическим способом фиксировать его положение.

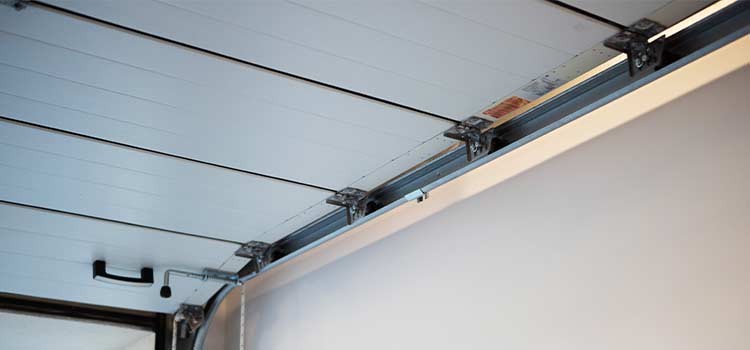

Использование направляющих профилей
Необходимость добавлять эти элементы не является обязательной. Очередной особенностью, которой обладают подъемно-поворотные гаражные ворота, является большое разнообразие вариантов их выполнения.
Существуют конструкции с использованием только систем с противовесами, не нуждающихся в роликах и направляющих. Но полотна могут работать с применением вертикальных и горизонтальных направляющих и ходовых роликов. Кроме того, можно использовать комбинированные системы, где присутствуют элементы обоих вышеупомянутых вариантов.
Если выбранный вами вариант ворот имеет направляющие, то их можно изготовить, использовав уголки нужной ширины или П-образные профили. Первые стоят дешевле и с ними проще работать, в то время как вторые более дорогие и обрабатывать их сложнее.
Балансирующие механизмы
В зависимости от размеров и типа заполнения полотно может весить более 50 кг. Чтобы поднимать ворота подъемно-поворотные без особых усилий, они должны снабжаться хорошо отрегулированным балансирующим механизмом. Это может быть система рычагов или направляющих с пружинами растяжения либо установленными противовесами.
Невозможно однозначно сказать, использование каких балансирующих элементов лучше: пружин или противовесов. В первом случае при растягивании и сжатии в пружинах могут возникать посторонние звуки. Кроме того, нужно предусмотреть систему защиты людей в случае ее обрыва или повреждения крепежных деталей.
Выбор количества пружин зависит от их типа, а также размеров и веса полотна. Чтобы избежать удара последнего при открывании в концевое положение, можно использовать пневматические амортизаторы на рычагах.
Что касается балансирующих противовесов, то они находятся на тросах, проходящих через систему направляющих роликов. Со временем накладки на последних могут протереться, особенно если те изготовлены из пластика. Также стоит предусмотреть защиту в случае разрыва троса и падения противовеса.
В любом случае ключом к правильной работе гаражных конструкций является должным образом уравновешена балансирующая система, позволяющая поднимать полотно без больших усилий и в то же время которая будет безопасной в использовании.
Подъемно-поворотные гаражные ворота: преимущества и недостатки
Рассмотрев основные элементы конструкции стоит разобраться, какие именно плюсы и минусы имеют изделия такого типа.
Преимущества, которые имеют ворота подъемно-поворотные:
- низкая стоимость изготовления. Сделать их можно и в домашних условиях при наличии достаточной квалификации и нужного оборудования. Все материалы можно приобрести в большинстве строительных магазинов или заказать через интернет;
- простая конструкция делает небольшой вероятность поломки;
- за изделиями такого типа проще ухаживать;
- конструкцию можно изготовить таким образом, чтобы полотно при полном открывании частично оставалось в проеме. Это позволит устанавливать его в неглубокие помещения;
- практически бесшумная работа изделий без роликов (за исключением возможного скрипа пружин);
- когда полотно при полном открывании частично выходит на улицу, то выполняет роль козырька, защищающего от осадков. Главное, чтобы оно фиксировалось под небольшим углом, дающим возможность осадкам стекать перед гаражом.
Что касается недостатков, то их щитовые изделия тоже имеют:
- хотя и глубину вхождения полотна при полном открывании можно регулировать, оно начинает свое движение вперед и вверх. Поэтому щит может ударить объекты, находящиеся впереди него. Таким образом, автомобиль нельзя парковать рядом с гаражным отверстием;
- слабая термоизоляция. Несмотря на возможность изготовить щит из сплошной сэндвич панели с отличной теплоизоляцией, вверху и особенно по сторонам сложно добиться герметичного закрывания (в отличие от секционных изделий). Любые уплотнители будут заламываться и со временем отходить от рамы и полотна;
- сложность автоматизации. Большинство гаражных приводов рассчитаны на работу с секционными конструкциями, и лишь небольшая часть может функционировать с подъемно-поворотными. Для этого в комплекте должны быть специальные кронштейны крепления. Их можно изготовить самостоятельно, но сделать это правильно и не повредить автоматику будет сложно.
Где лучше всего применять ворота подъемно-поворотные

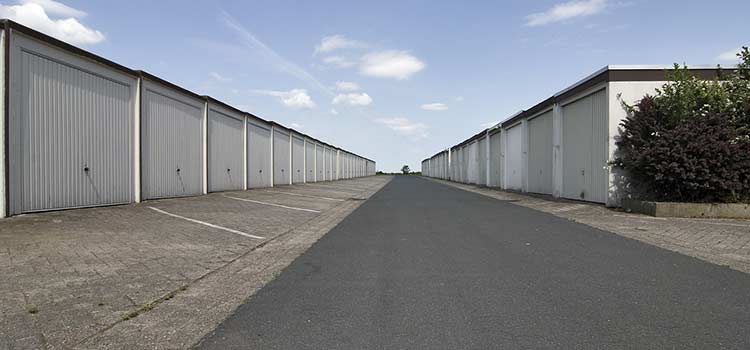

Учитывая вышеупомянутые преимущества и недостатки этого вида изделий можно сделать вывод, что их наиболее целесообразно использовать в отдельно установленных холодных помещениях, особенно небольших размеров. Это могут быть металлические гаражи, часто встречающиеся в кооперативах.
Также подъемно-поворотные гаражные ворота можно устанавливать в местах хранения инструментов и оборудования сельскохозяйственного назначения: мотоблоков, небольших тракторов и так далее.
Использование таких изделий в отапливаемых помещениях приведет к большим теплопотерям и постоянному образованию конденсата на элементах конструкции в холодное время года.
Для гаражей, примыкающих к жилому дому, установка таких полотен тоже является нежелательной, поскольку это будет способствовать потерям тепла сквозь общую стену.
Какие ворота можно заказать в нашей компании
Наша компания «Техно Дом» имеет собственное производство металлоконструкций, а именно въездных ворот, калиток и секций ограждения. Но мы решили отказаться от изготовления подъемно-поворотных конструкций в гараж.

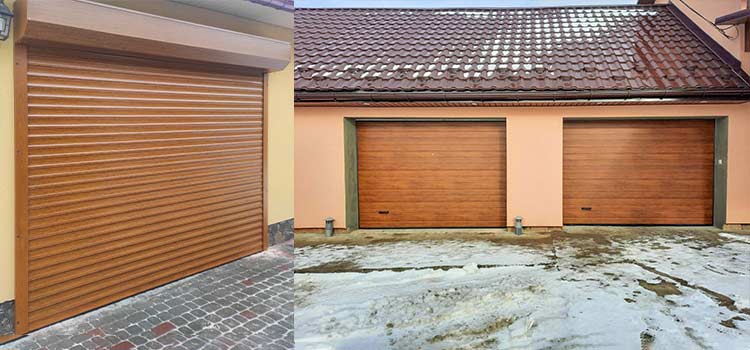

Сегодня мы сосредоточились на реализации и установке гаражных изделий секционного и роллетного типов производства белорусского завода Alutech. В качестве таких изделий мы уверены, ведь имеем с ними дело уже более 8 лет.
Чтобы получить расчет стоимости гаражных ворот секционного или ролетного видов, свяжитесь с нами по номерам, указанным в разделе с контактами. Также вы можете заполнить любую заявку обратной связи на сайте, и мы вам перезвоним. Если же вы желаете изготовить подъемно-поворотные гаражные ворота, мы можем вам помочь с поставкой сэндвич панелей, использующихся в секционных аналогах, и роллетных профилей, формирующих полотно рулонных конструкций.
