Монтаж откатных ворот, вместе с качеством их изготовления и подготовкой проема к установке, определяет надежность работы всей конструкции. Но за простым словосочетанием прячутся детали, о которых нужно знать прежде чем приступать к инсталляции изделия. Какие существуют особенности процесса установки и что важно учесть до и во время монтажа?
Установка откатных ворот: подготовка проема и бетонирование закладной рамы
Поскольку роликовые опоры консольных изделий находятся вне проезда, возникает необходимость в использовании противовеса. Обычно его размер составляет 40-50% от ширины проезда. Чтобы надежно удерживать конструкцию в полностью закрытом и открытом состояниях, роликовые опоры должны иметь устойчивое крепление к фундаменту.

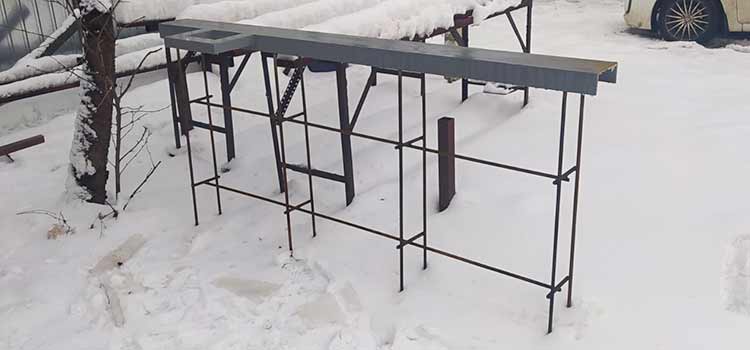

Установка раздвижных ворот происходит на армированный фундамент. Армирование осуществляется с помощью закладной рамы специальной формы. Для ее изготовления мы используем швеллер шириной 160 мм и арматуру диаметром 12 мм (на фото). Если на изделие планируется установить автоматику, целесообразно предусмотреть платформу из металлической трубы, к которой будет крепиться мотор. Размер площадки для электродвигателя составляет 200х300 мм.
Наличие закладной рамы в бетоне обязательно. Ее длина приблизительно равна размеру противовеса и составляет 40-50% от ширины проезда.
Глубина погружения фундамента составляет 1000 мм + 100 мм для подсыпки дна ямы щебнем. Последний обеспечит меньшее проседание бетонного основания в будущем. Если ширина проезда составляет приблизительно 4 м, то обычно нужно 1 кубический метр бетонного раствора.
Правильное бетонирование фундамента влияет на качество и долговечность работы полотна. Его заливают вместе или отдельно от забора, но лучше делать монолит. Поэтому наличие и расположение откатной конструкции нужно предусмотреть еще на этапе постройки забора.
Перед выполнением бетонируемых работ важно знать будущую нулевую отметку — уровень брусчатки. Закладная рама бетонируется на 40 мм ниже будущего «нуля». Так можно достичь оптимального зазора между брусчаткой и консольной трубой — он будет в пределах 60 мм. Если его сделать меньшим, то зимой замерзший снег под полотном будет образовывать препятствия для нормального движения конструкции, что скажется на качестве ее работы и повредит автоматику. Если сделать расстояние между брусчаткой и консольной трубой слишком большим, это позволит собакам и другим животным легко пролезать во двор.
Монтаж роликовых опор

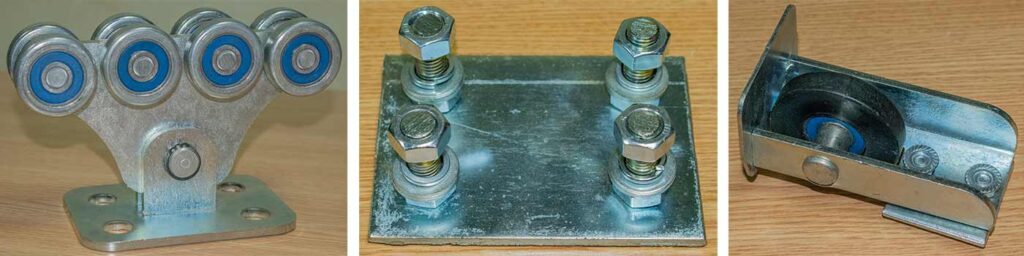

Опоры роликовые являют собой кронштейн специальной формы, к которому прикреплены колесика на основе промышленных подшипников. Именно на пару этих изделий приходится вся нагрузка, поэтому качество их производства играет чрезвычайно важную роль.
Монтаж раздвижных ворот начинается с крепления к швеллеру закладной рамы регулируемых подставок под роликовые опоры. Хотя последние можно приварить к швеллеру напрямую, наличие регулируемых подставок имеет очевидное преимущество. Оно проявляется в возможности регулировать высоту положения роликовой опоры и угол наклона конструкции. Это важно в связи с проседанием бетонного основания: в зависимости от состава почвы и особенностей заливки фундамента оно может отличаться по значению. Если же приварить роликовые опоры к закладной раме напрямую, возможность нивелировать возможное проседание пропадет.
Регулируемые подставки можно приобрести вместе с комплектом фурнитуры или изготовить самому. В последнем случае важно знать расположение отверстий для крепления роликовых опор.
Кроме использования подставок существует практика приваривания шпилек к закладной раме. Но при сварке бывает сложно удержать их в правильном месте, а малейшее смещение не позволит закрепить опору. Лучше брать подставки и приваривать их к швеллеру после полного застывания фундамента.
Расположение роликовых опор на бетонном основании тоже имеет значение: их лучше размещать как можно дальше друг от друга. Но опору, находящуюся ближе к проезду, не стоит устанавливать на краю закладной рамы. Ведь в консольной трубе находится накатной ролик, который позволяет конструкции попадать и фиксироваться в нижнем улавливателе. Поэтому роликовую опору нужно устанавливать, учитывая размер накатного ролика, или полотно не сможет полностью открыться на это расстояние.
Что нужно, чтобы установить откатные ворота: монтаж удерживающего и притворного столба
Чтобы хорошо работали откатные ворота, монтаж конструкции нужно проводить, надежно фиксируя их к столбу забора. При этом крепить удерживающий кронштейн непосредственно к нему или использовать отдельные металлические трубы для формирования притворного и удерживающего столбов, зависит от некоторых факторов:
- Материал, из которого изготовлен забор. Если используются металлические трубы, к которым непосредственно крепятся секции ограждения, то удерживающий кронштейн и верхний улавливатель можно крепить к таким трубам. Если столб забора мурованный из кирпича, шлакоблока, пеноблока или других материалов, нужно учитывать наличие закладных пластин;
- Закладные пластины. В мурованных столбцах желательно в верхней их части давать закладные пластины для крепления полотна. Если столб из камня или твердотельного кирпича, то наличие пластин — опция, а для пустотелых материалов, например шлакоблока, пеноблока, газоблока и так далее, закладные должны быть обязательно. В другом случае для крепления полотна придется давать сквозные шпильки, что менее надежно, а если уже присутствует финишная облицовка, испортится ее внешний вид;
- Собственно устанавливать ли удерживающий и притворный столбы. Их наличие не является обязательным, ведь конструкцию можно прикрепить и к закладным пластинам. Но между столбом забора и полотном будет находиться довольно заметный зазор, который обусловлен особенностью строения роликовых опор. Через этот зазор во двор могут попасть животные и испортить вид ландшафтного дизайна. Наличие металлической трубы в качестве притворного и удерживающего столба существенно уменьшают это расстояние.
Установка удерживающего и притворного столба может происходить непосредственно при инсталляции откатного полотна. Но целесообразно приварить его к закладной раме и бетонировать вместе с ней. Таким образом получится монолитная конструкция в сплошном фундаменте, которая будет значительно более прочной, по сравнению с отдельным креплением или бетонированием. В любом случае верхняя часть трубы должна фиксироваться к мурованному или металлическому столбу забора.
В зависимости от веса, который имеют раздвижные ворота, монтаж металлического профиля для притворного и удерживающего столба происходит с использованием труб разного сечения. Для легких и средних изделий, обычно, используется столб 60х40 мм. Для более тяжелых, изготовленных на усиленной балке, лучше взять трубу большего сечения.
Установка зубчатой рейки для автоматики
Если вы планируете сделать свои откатные ворота автоматическими, нужна зубчатая рейка. Ее приваривают к консольной трубе, и сделать это нужно идеально параллельно к последней. При наличии неровностей в плоскости рейки, шестерня на моторе может иметь недостаточно сцепления или зубцы не будут попадать в пазы правильным образом. В связи с этим конструкция будет работать хуже, а мотор может быстро выйти из строя.
Устанавливая раздвижные ворота, монтаж зубчатой рейки нужно выполнять именно к консольной трубе фурнитуры, а не к раме полотна. Так можно добиться идеального расстояния между всей конструкцией и шестернею мотора. Если же прикрепить рейку к раме, то консольная труба может упираться в шестерню. Даже если в начале работы все выглядит нормально, то через некоторое время в металле могут появиться деформации от ударов или сильных порывов ветра (при большой массе полотна и глухой зашивке). Это обязательно приведет к проблемам в работе мотора в будущем.
Саму зубчатую рейку не приваривают к консольной трубе. Для этого существуют «бобышки» — крепления с резьбовым соединением. Их приваривают к консольной фурнитуре, а зубчатую рейку прикручивают болтами.
Приваривать «бобышки» лучше до покраски всей конструкции, поскольку краска в местах сильного нагрева выгорит, и такие участки нужно будет закрашивать. А чтобы полимерный слой был прочным, лучше, когда он сплошной и однороден.
Сам процесс сварки стоит проводить в специализированном цеху, или по крайней мере на идеально ровной поверхности. Сделать это можно и после установки полотна. Но так выполнить процесс более сложно, и для этого нужны соответствующие умения.
Несколько советов перед тем, как выполнять монтаж откатных ворот
Наша компания обладает многолетним опытом установки раздвижных конструкций, и за это время мы узнали много полезных «лайфхаков» и «ноу-хау». Вот некоторые из них:
- лучше сперва установить ворота, а потом делать финишное декорирование столбов и ограждения, особенно на поверхностях, которые обрабатывают декоративными штукатурками. Дело в том, что при сварке на месте (она отсутствует при сборке алюминиевых модульных изделий Alutech) выделяются искры и дым. Если от первых можно защититься с помощью, например, гипсокартонных листов, то с дымом не все так просто. Он оседает на поверхности в виде черного нагара, который иногда бывает сложно удалить;
- при бетонировании закладной рамы и столбов, лучше сразу закладывать кабели под автоматику. Конечно, если этого не сделать, можно потом подвести отдельную гофрированную трубу. Но ее будет сложно замаскировать, и она постоянно будет бросаться в глаза.
Если у вас остались дополнительные вопросы по поводу того, как провести монтаж раздвижных ворот, обратитесь за консультацией к нашим менеджерам. Для этого заполните любую форму обратной связи на нашем сайте или позвоните по номерам, указанным в разделе с контактами.
Монтаж откатных ворот: цена и от чего она зависит
Сказать однозначно, сколько стоит установка раздвижных конструкций, нельзя. На это есть много причин, но самые главные следующие:
- общий объем работ: стоимость «под ключ» будет отличаться от инсталляции изделия на идеально подготовленный проем из подведенными электрокабелями, установленными столбами и так далее;
- вес полотна и его размер. Несправедливо сравнивать цену монтажа небольших изделий шириной до 3 м и огромных изделий свыше 6 метров в длину, полотно которых выполнено из художественной ковки.
При заказе откатных полотен в нашей компании, стоимость установки мы включаем в общий расчет изделия. Заказывая монтаж откатных ворот вместе с конструкцией, вы получаете гарантию, что инсталлированное полотно будет выглядеть, как на согласованном эскизе, а все механизмы и автоматика будут работать идеально. Но вы также можете заказать продукцию, монтаж которой будете выполнять самостоятельно. При необходимости вы можете всегда рассчитывать на нашу техническую поддержку и консультацию.
