Одним из важнейших элементов экстерьера частного дома является гараж, особенно если тот встроен в здание. Чтобы общий вид фасада после окончания строительных работ выглядел идеально, важно заказать гаражное полотно правильной ширины и высоты. Кроме того, нужно выбрать тот вариант конструкции, способный лучшим образом учитывать особенности помещения. Некоторые «промахи» после заказа изделия можно компенсировать за счет его особенностей или на стадии выполнения фасадных работ. Но есть и такие, которые выправить невозможно. Мы расскажем вам, как правильно снять размеры гаражных ворот, чтобы избежать возможных проблем с установкой.
Что нужно сделать перед снятием замеров отверстия
Прежде всего необходимо определиться с типом конструкции. В нашем ассортименте вы найдете секционные и роллетные изделия. Несмотря на наличие собственного производства металлоконструкций, двустворчатых распашных ворот в гараж мы не изготавливаем. Последующая информация касается в первую очередь секционных полотен, но для рулонных она тоже является справедливой. Это обусловлено существованием некоторых особенностей измерений в связи с более сложной и громоздкой конструкцией.
Перед началом снятия замеров важно понять, планируется ли проведение в гараже каких-то изменений, способных повлиять на установку изделия. Это могут быть мурование перестенков, монтаж дополнительных дверей с открыванием внутрь, разводка трубопроводов, вентиляции и других коммуникаций, и так далее. Если такие работы планируются, это нужно обязательно учесть при выборе ворот.
Самая эпичная ситуация — изменение размера въезда после подачи в работу секционного полотна. Либо случаются заказы изделий с торсионным валом и стандартным типом монтажа, а когда приходится их монтировать, на перемычке «появляется» трубопровод, мешающий установке.
Любые запланированные изменения в гараже необходимо озвучить нашему техническому специалисту. Если замерами занимаетесь вы сами, то обязательно сообщите о таких модификациях менеджера, принимающего заказ на конструкцию.
Основные этапы замера
Если вы уверены, что никаких изменений в гараже не предусматривается, можно измерять размеры гаражных ворот. Начинать целесообразно с проема. При этом учтите степень готовности стен и откосов. Если внутренняя стена, на которую будет ложиться конструкция, не оштукатурена, на размеры полотна это влиять не будет. Но ее поверхность должна быть оштукатурена, а цементно-песчаная смесь должна высохнуть до начала монтажа. Более подробно о подготовке проема к монтажу мы рассказывали в материале по этой ссылке.
Другое дело — откос. Если тот не готов, то есть виден кирпич, пеноблок или другой материал, то световое отверстие гаража будет больше, нежели по окончанию всех декоративных работ. В большинстве случаев это не критично. Но при заказе полотна с текстурой «филенка» крайние «квадратики» на секции могут несколько перекрываться оштукатуренным откосом. На функциональную составляющую это не будет иметь никакого влияния, но могут возникать некие замечания к эстетическому виду.
Измерение гаражного проема
Перед началом замеров узнайте расположение «нулевой» отметки пола. Речь идет о месте на стене, где будет заканчиваться финишное покрытие — плитка, декоративная бетонная стяжка, доски и прочее. Финишной пол лучше делать после установки ворот на въезде. Если сделать его до монтажа полотна и припуститься ошибки в определении уровня, то между нижним уплотнителем и полом образуется просвет. О герметичном закрывании конструкции, в таком случае, можно забыть.

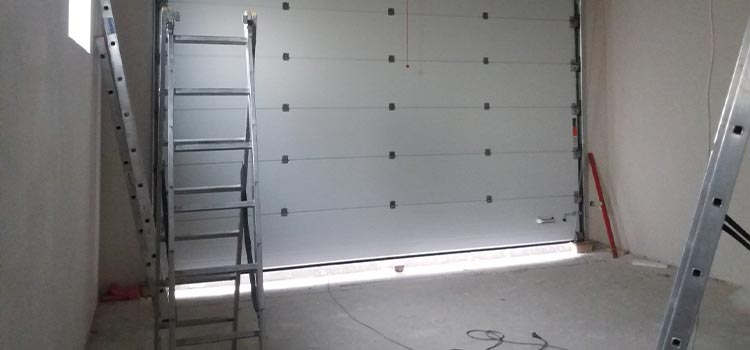

Обычно, на объектах готовят черновой пол, потом монтируют ворота, отталкиваясь от расчетной нулевой отметки.
Таким образом остается промежуток нужной высоты для материала завершающего покрытия. Потом проводят работы с установки финишного пола.
Измерение ширины проема проводят в трех местах: ближе к полу, по центру и ближе к верху. Аналогично — высота: ближе к левому краю, по центру и ближе к правому краю. В обоих случая выберите самое большое значение, поскольку проем может быть не идеально прямоугольным. Для проверки отверстия на прямоугольность, измерьте диагонали. Допускается расхождение до 5 мм. Иногда большую разницу удается перекрыть за счет увеличения размеров конструкции.
Перемычка
Со строительной точки зрения перемычка над въездом — бетонная или металлическая балка, поддерживающая стену над проемом и не позволяющая последней обвалиться. Но чтобы правильно снять размеры гаражных ворот, непосредственная величина и материал балки не играет существенной роли.
Когда мы спрашиваем о размере перемычки, то имеем в виду расстояние от верха проема к потолку.
Измерять его нужно в трех местах: по центру, слева и справа. Но, в отличие от высоты гаражного отверстия, фиксируйте минимальное значение.
Этот размер нужен для:
- определения типа монтажа — места крепления торсионного вала секционных ворот и общей конструкции последних
- определения возможности установить потолочную автоматику
- выбора длины вертикальных подвесов
Для гаражных серий существует три основных типа монтажа полотна:
- стандартный — вал крепится сразу над проемом
- низкий — он размещается позади изделия
- высокий — направляющие повышены почти до самого потолка, вал крепится значительно выше, по сравнению со стандартным монтажом
При заказе секционных ворот с пружинами растяжения вместо пружинно-инерционного механизма на торсионном вале, значение перемычки необходимо для определения длины подвесов и возможности установки автоматики.
Все вышеупомянутое актуально для стандартных помещений с потолком, параллельным полу. Но иногда потолок отсутствует, а крепить гаражную конструкцию приходится к перекрытию наклонной крыши. В таком случае измерьте перепад высоты последней, чтобы правильно подобрать крепежные подвесы.
Сняв размер высоты перемычки, убедитесь, что на ней отсутствуют трубопроводы, вентиляция, коммуникационные элементы, бетонные или металлические выступы, или другие препятствия. Они могут сделать монтаж секционного полотна с торсионным валом невозможным.
Перемычка в помещении может отсутствовать, либо высота от верха проема к потолку очень маленькая (до 100 мм). В таком случае необходимо нарастить это расстояние до нужного значения. Для этого используют разные материал: деревянный брус, доску, металлический профиль и так далее. Также возможен вариант заказа полотна с комплектом для встроенного монтажа, с помощью которого создается фальш-перемычка.
Заплечики
Боковое расстояние от левого и правого краев гаражного отверстия к прилегающим стенам называется заплечиками. Целью измерения их размера является определение возможности смонтировать угловые профили.
Замер проводится со стороны отверстия по центру, ближе к низу и верху. Фиксируйте самые меньшие значения. Как и в случае с перемычкой, также оцените наличие разного рода препятствий, способных помешать монтажу.
Минимальная ширина заплечиков варьируется в зависимости от типа конструкции и производителя. Обычно, минимальное значение составляет 95 мм, но точную величину обязательно выясните при заказе выбранного секционного полотна.
Заплечики и перемычка должны быть в одной плоскости. Вертикальное и горизонтальное отклонение от рабочей поверхности не должно превышать 1,5 мм/м и 5 мм в общем на проеме.
Нюансы гаражного помещения
Поскольку секционные ворота поднимаются под потолок, то занимают некое пространство внутри гаража. Поэтому измерьте глубину последнего. Делать это желательно по центру проема и с его левой и правой стороны.
Для чего важно знать глубину гаража? Дело в том, что горизонтальные направляющие, по которых двигается полотно, располагается параллельно потолку. Если в гараже присутствует перепад высоты в меньшую сторону от отверстия к противоположной стене, при монтаже конструкции могут возникнуть определенные проблемы.
На нужную величину глубины гаража влияют размеры гаражных ворот, а именно — их высота, тип конструкции и длина рейки автоматики, если она будет использоваться. Узнать конкретные параметры, позволяющие установить секционные изделия, можно у наших менеджеров. Также на нашем офисе в Ивано-Франковске в наличии полногабаритные гаражные конструкции в виде демонстрационных образцов. Это поможет вам представить, как выглядят и работают эти изделия в реальности.
Кроме измерения размеров глубины помещения, оцените наличие препятствий внутри в той плоскости, где будут находиться ворота с автоматикой.
Какие «промахи» можно исправить, а какие — нет
Даже профессиональные мастера могут ошибаться при выполнении замеров. Но иногда ошибки можно нивелировать. Например, если полотно заказали несколько больше нужных размеров, а в наличии достаточно места слева, справа или сверху над отверстием, то его можно будет установить, и конструкция будет работать отлично.
Если же заказать изделие меньших размеров, то придется изменить высоту или ширину проема, а это может быть проблематично. Иногда можно обойтись поклейкой пенополистирольных плит, а иногда придется муровать целый ряд кирпича, пеноблока или устанавливать металлический каркас.

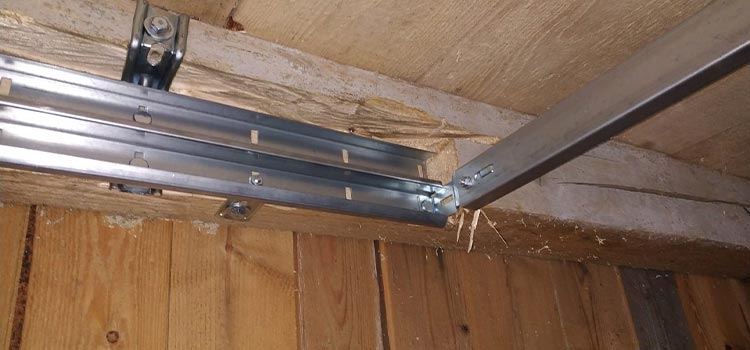

Если вы указали перемычку, например, 300 мм, а в действительности она составляет 500 мм, то это не большая проблема. Исправить ее можно, приобретя монтажные перфорированные уголки или удлиненные подвесы, позволяющие установить направляющие. Другое дело, если высота перемычки составляет, к примеру, 100 мм, а вам при этом нужно установить еще и автоматику. В таком случае инсталлировать конструкцию со стандартным типом монтажа не получится, не говоря уже о монтаже мотора.
При недостаточной глубине гаража, высоте перемычки или ширине заплечиков, без проведения модификаций в помещении ворота установить невозможно. Также монтажу будут препятствовать разного рода посторонние элементы в рабочей зоне.
Советы, чтобы верно снять размеры гаражных ворот
Чтобы не ошибиться с измерениями, рекомендуем тщательно проконсультироваться с представителем компании, у которой вы планируете заказать секционное полотно. Ведь в зависимости от производителя конструкции, технические требования к гаражному отверстию и самому помещению могут отличаться.
Обязательно используйте аккуратный чистый лист для записей, в котором четко фиксируйте значения каждого параметра и описание того, что он обозначает. Лучше всего в этом помогают соответствующие иллюстрированные схемы. Значение параметров пишите разборчиво, чтобы не возникало недоразумений как при проведении предварительного расчета стоимости конструкции, так и непосредственного заказа. Фактические замеры не помешает сделать дважды.
Если у вас возникли сомнения, как правильно снять размеры гаражных ворот, свяжитесь с нами по номерам, указанным в разделе с контактами. Также вы можете заполнить любую заявку обратной связи на сайте, и мы позвоним вам в течение часа в рабочее время. Кроме того, наша компания предлагает услугу замера гаражного отверстия, и она является бесплатной в случае заказа конструкции.
