Фундамент под откатные ворота — обязательный элемент для подготовки проезда к установке конструкции консольного типа. В других вариантах въездных полотен бетонное основание с закладной рамой внутри не используется, достаточно только позаботиться о надежных и прочных столбах. Для чего же перед монтажом консольных створок нужно заливать отдельную площадку? Какие функции она выполняет и какими должны быть ее габариты? Рассказываем далее в материале.
Для чего нужен фундамент под откатными створками
Обычно бетонное основание под конструкцией выполняет роль опоры, на которую приходится вся нагрузка. Но с консольными откатными створками ситуация несколько иная. Ведь их особенностью является то, что каркас не касается непосредственно дорожного полотна, в отличие от стандартных изделий, где ходовые ролики крепятся к нижней части рамы и двигаются по дороге.
Чтобы лучше понять предназначение фундамента в этом случае, нужно ближе рассмотреть устройство изделия. Типичные ворота с консолью состоят из таких элементов:
- каркаса, объединяющего в себе полотно и противовес
- роликовые опоры, закрепленные к закладной раме в фундаменте
- собственно сам фундамент, который может быть отдельным или интегрированным с забором и столбом сбоку от проезда
В нижней части каркаса находится консольная балка. Она в разрезе имеет вид буквы «П» с изогнутыми внутрь под 90 градусов краями.
Фундамент, в котором находятся закладные на ворота, находится сбоку от проезда. К нему крепятся две роликовые опоры, каждая из которых в верхней части имеет по 8 роликов. Когда каркас с полотном устанавливают на проезде, роликовые опоры помещают внутрь консольной балки.
При работе конструкции нагрузка на ее бетонное основание всегда неравномерное. Когда проезд закрыт, центр массы створки находится не на самих роликах, а смещен к середине проезда. Но благодаря специфической форме нижнего профиля полотно остается в одной плоскости. В этом случае одна часть нагрузки распределяется на верхнюю стенку балки, другая — на нижнюю.
Когда проезд открывается, центр массы откатного изделия смещается, временно устанавливаясь непосредственно над фундаментом, а при полном открывании проезда нагрузка опять начинает действовать как в ситуации с его закрыванием.
В итоге бетонное основание с закладной рамой выполняет роль как получателя основной нагрузки (типичная функция любого фундамента), так и противодействия «клеванию» створки, когда та занимает крайнее открытое или закрытое положение.
Какие должны быть размеры бетонного основания

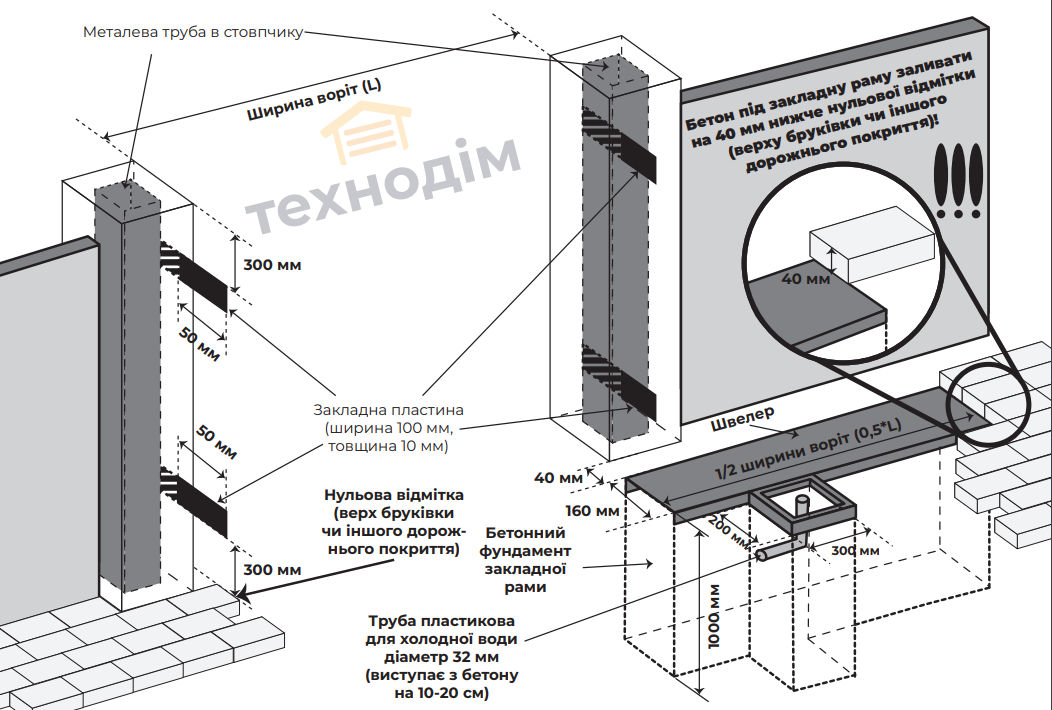

Фундамент под откатные ворота делается в любом случае для всех консольных конструкций, но его габариты зависят от размера створки. Типичным правилом для расчета длины площадки является использование половины расстояния между столбами проезда. В большинстве случаев эта величина равна половине длины полотна без противовеса.
Ширина фундамента должна быть не менее 160 мм, что равно размеру швеллера, являющегося основой закладной рамы. Последняя должна находиться на расстоянии 40 мм от притворного столба. Глубина бетона должна быть не менее 1000 мм.

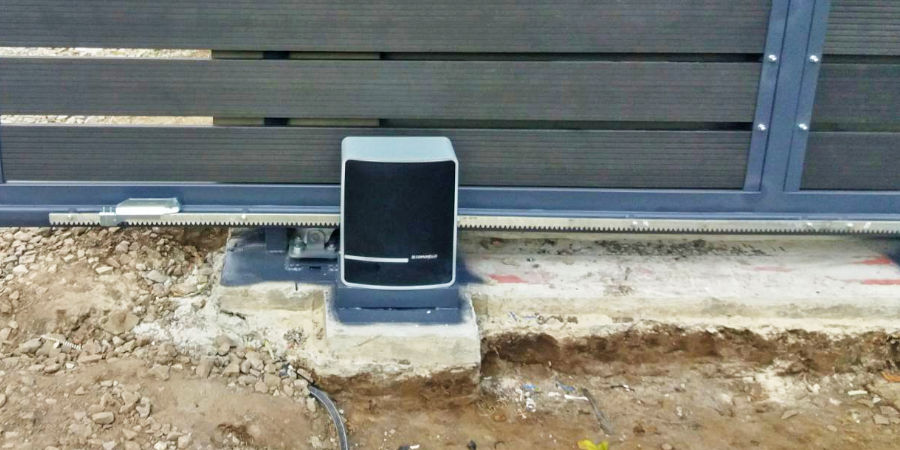

Для ручного пользования откатной конструкцией вышеозначенных габаритов будет достаточно. Но если планируется установка электрического мотора, нужно предусмотреть место его размещения. Обычно площадка под автоматику изготавливается еще на этапе создания закладной. Но если этого не сделать сразу, позже можно компенсировать ее отсутствие заливкой основания из бетона, наперед позаботившись о соединении с фундаментом ворот. Лучше всего, когда такие работы проводятся одновременно еще на этапе заливки забора, тогда вся структура будет надежной и можно будет не беспокоится о появлении проседания и трещин в материале.
Перед созданием бетонной площадки для электропривода стоит позаботиться об эстетическом подведении электрических кабелей.
Для этого в бетон помещают пластиковую водопроводную трубу (для холодной воды) диаметром 32 мм. Она должна выступать из бетона на 200-300 мм. Это позволит присоединить питание мотора скрытым способом, и кабели будут надежно защищены от механического влияния. Также труба позволит без проблем осуществить замену кабеля в будущем.
Более детальную информацию о заливке бетонного основания для откатного консольного полотна с автоматикой вы можете узнать у наших менеджеров. Для этого позвоните по указанным на сайте номерам или посетите наш офис в Ивано-Франковске.
Зачем используется закладная для откатных ворот

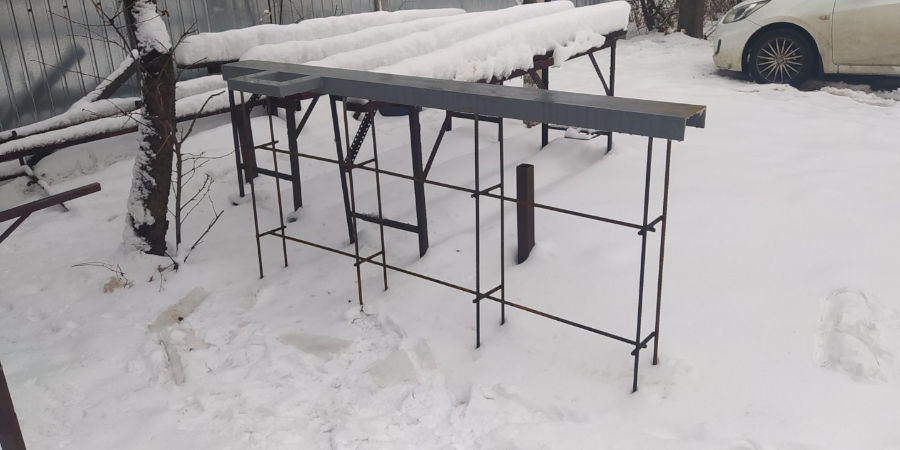

Бетонный фундамент, выполненный с соблюдением всех норм и рекомендаций, после застывания имеет очень большую прочность. Но для увеличения ее уровня используется армирование с помощью стальных элементов. В случае с основанием для откатных консольных конструкций эту роль выполняют закладные на ворота.
Стальную раму готовят предварительно и помещают в бетонный раствор во время его заливки на объекте. Для ее изготовления обычно используют стальной швеллер шириной 160 мм и длиной в соответствии с размером фундамента. К швеллеру лучше наперед приварить площадку габаритом 200х300 мм для установки автоматики в будущем. Даже если использование мотора не предусматривается на текущем этапе, лучше иметь его готовым, когда такое решение изменится.
Кроме функции армирования, закладная рама является основой для приваривания подставок под роликовые опоры консольной фурнитуры. Таким образом можно достичь точного размещения обозначенных элементов в одной линии. Если не использовать швеллер, а бетонировать резьбовые соединения для фиксации опор, можно легко сделать ошибку с расположением плоскости. Ведь даже небольшое движение анкерного болта при застывании бетона может сделать невозможным крепление роликовых опор. Напомним, что в последних отверстия под болты сделаны на этапе производства.
При бетонировании закладной рамы со швеллером важно придерживаться ее горизонтального размещения согласно показаниям уровня. Но использование подставок под роликовые опоры с резьбовым соединением позволяет корректировать их наклон. Это дает возможность постоянно поддерживать горизонтальность расположения ворот, даже если в будущем произойдет проседание почвы и бетонного основания.
Мы категорически не рекомендуем приваривать роликовые опоры непосредственно к швеллеру, поскольку это сделает невозможным корректировку положения полотна, если такая необходимость возникнет в будущем.
В подставках резьбовое соединение выполнено в соответствии с отверстиями на основе роликовых опор. Стоит отметить, что такие элементы фурнитуры обычно не входят в стандартный набор комплекта. Поэтому важно уточнить их наличие и при необходимости приобрести отдельно.
Альтернативные методы обустройства опоры для полотна
Создание бетонного основания для фиксации роликовых опор консольной откатной системы — не единственный способ обеспечить работу последней. Другим методом является закручивание геошурупов в почву рядом с проездом.
Геошурупы способны обеспечить надежную опору для створки. В отличие от заливки бетона, минусовая температура не препятствует созданию основания. Поэтому их можно устанавливать практически в любое время года, исключением является только наличие существенного промерзания почвы.
Количество геошурупов, нужных для объекта, зависит от размера проезда. Закручивать их стоит, придерживаясь прямой линии, а после завершения выравнивания положения их желательно соединить между собой при помощи швеллера. Такое основание будет более надежным и устойчивым к проседанию почвы в будущем.
Ограничением для использования сваев с резьбой является наличие на объекте определенного типа нижнего слоя почвы. Чаще всего — это твердая горная порода, делающая невозможным закручивание геошурупа.
Как мы можем помочь

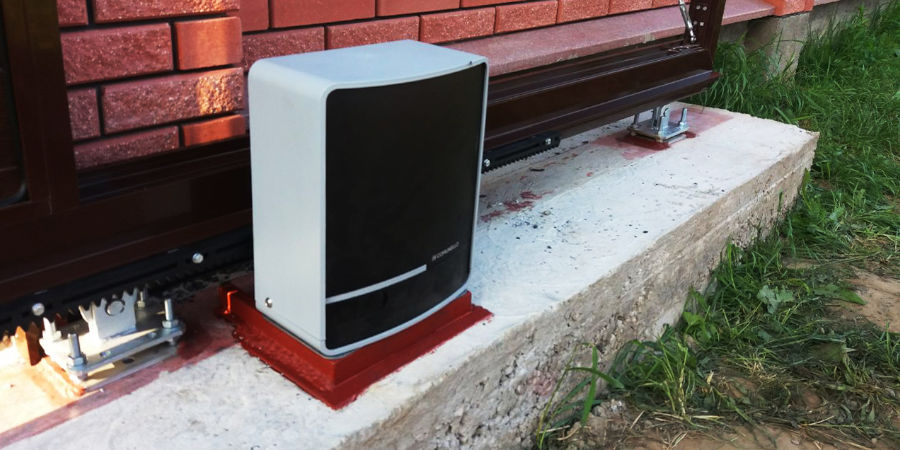

Наша компания «Техно Дом» — ведущий производитель металлоконструкций в Ивано-Франковске и области. Мы занимаемся изготовлением въездных полотен откатного, распашного типов, калиток, секций ограждения и других систем. Поэтому если вам нужна закладная для откатных ворот, наши технические специалисты изготовлять ее согласно требуемым размерам. При этом необязательно заказывать самую консольную конструкцию.
