Фундамент під відкатні ворота — обов’язковий елемент підготовки проїзду до встановлення конструкції консольного типу. В інших варіантах в’їзних полотен бетонна основа із закладною рамою всередині не використовується, натомість достатньо лише подбати про надійні та міцні стовпчики. Для чого ж перед монтажем консольних стулок потрібно заливати окремий майданчик? Які функції він виконує та якими повинні бути його габарити? Розповідаємо далі в матеріалі.
Для чого потрібен фундамент під відсувними стулками
Зазвичай бетонна основа під певною конструкцією виконує роль опори, на яку припадає все навантаження. Проте з консольними відсувними стулками ситуація дещо інша. Адже їхньою особливістю є те, що тут каркас не торкається безпосередньо дорожнього полотна, на відміну від стандартних виробів, де ходові ролики кріпляться до нижньої частини рами та рухаються по дорозі.
Щоб краще зрозуміти призначення фундаменту в цьому випадку, потрібно ближче дослідити будову виробу. Типові ворота з консоллю складаються з таких елементів:
- каркаса, що об’єднує в собі полотно та противагу
- роликових опор, які закріплюються до закладної рами у фундаменті
- власне сам фундамент, який може бути окремим або інтегрованим із огорожою та стовпцем збоку від проїзду
У нижній частині каркаса розташована консольна балка. Вона в перерізі має вигляд букви «П» із загнутими всередину під 90 градусів краями.
Фундамент, в якому знаходяться закладні на ворота, розташовується збоку від проїзду. У ньому закріплюються дві роликові опори, кожна з яких у верхній частині має по 8 роликів. Коли каркас із полотном встановлюють на проїзді, роликові опори поміщають всередину консольної балки.
Під час роботи конструкції навантаження на її бетонну основу завжди нерівномірне. Коли проїзд закритий, центр маси стулки знаходиться не на самих роликах, а зміщений до середини проїзду. Проте завдяки специфічній формі нижнього профілю полотно залишається в одній площині. У цьому разі частина навантаження розподіляється на верхню стінку балки, інша — на нижню.
Коли проїзд відкривається, центр маси відсувного виробу зміщується, тимчасово встановлюючись безпосередньо над фундаментом, а при повному відкриванні проїзду навантаження знову починає діяти як у ситуації з його закриванням.
У підсумку бетонна основа із закладною рамою виконує роль як утримувача основного навантаження (типова функція будь-якого фундаменту), так і протидії «клюванню» стулки, коли та займає крайнє відкрите або закрите положення.
Які повинні бути розміри бетонної основи
Фундамент під відкатні ворота робиться в будь-якому разі для всіх консольних конструкцій, але його габарити залежать від розміру стулки. Типовим правилом для розрахунку довжини майданчика є використання половини відстані між стовпцями проїзду. У більшості випадків ця величина дорівнює половині довжини полотна без противаги.

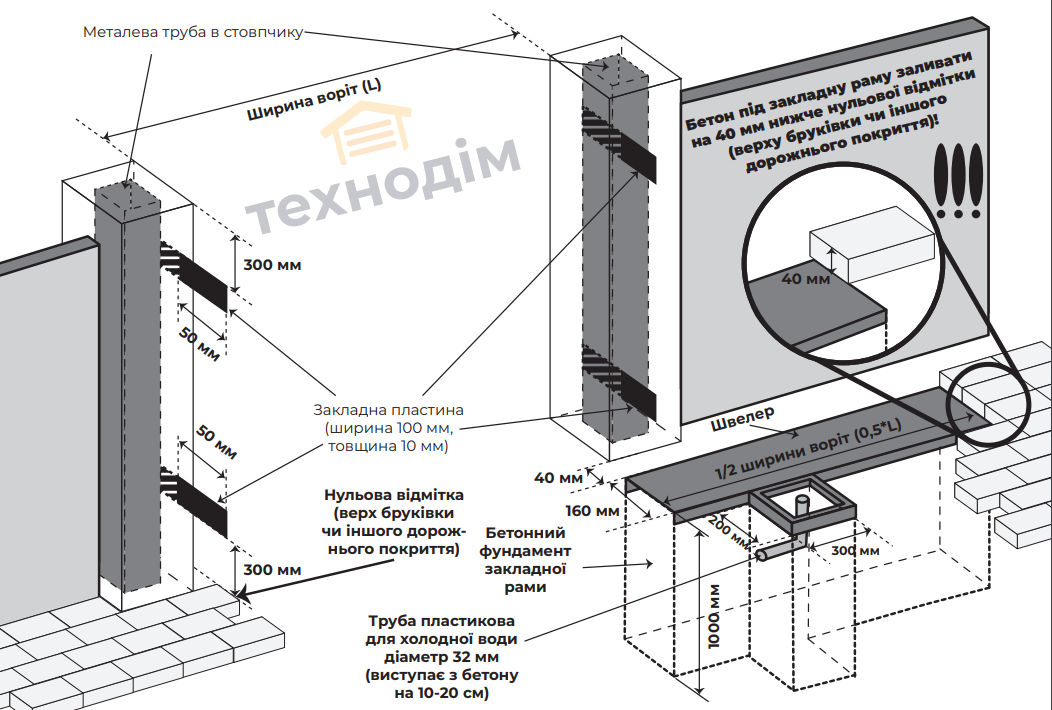

Ширина фундаменту повинна бути не менш ніж 160 мм, що дорівнює розміру швелера, який є основою закладної рами. Остання повинна розташовуватись на відстані 40 мм від притворного стовпчика. Глибина бетону повинна бути не меншою ніж 1000 мм.
Для ручного користування відсувною конструкцією вищезазначених габаритів буде достатньо. Проте якщо планується встановити електричний мотор, потрібно передбачити місце для його розміщення. Зазвичай майданчик під автоматику виготовляють ще на етапі створення закладної. Якщо цього не зробити відразу, пізніше можна компенсувати його відсутність заливанням бетонної основи, заздалегідь подбавши про з’єднання з фундаментом воріт. Найкраще, коли такі роботи проводяться одночасно ще на етапі заливання паркана, тоді вся структура буде надійною та можна не турбуватись про появу просідань і тріщин у матеріалі.
Перед створенням бетонного майданчика для електропривода варто подбати про естетичне підведення електричних кабелів.
Для цього в бетон поміщають пластикову водопровідну трубу (для холодної води) діаметром 32 мм. Вона повинна виступати з бетону на 200-300 мм. Це дозволить приєднати живлення мотора прихованим способом, і кабелі будуть надійно захищені від механічного впливу. Також труба дозволить без проблем замінити кабель у майбутньому.
Детальнішу інформацію про заливання бетонної основи для відсувного консольного полотна з автоматикою ви можете дізнатись у наших менеджерів. Для цього зателефонуйте за вказаними на сайті номерами або завітайте до нашого офісу в Івано-Франківську.
Навіщо використовується закладна для відкатних воріт

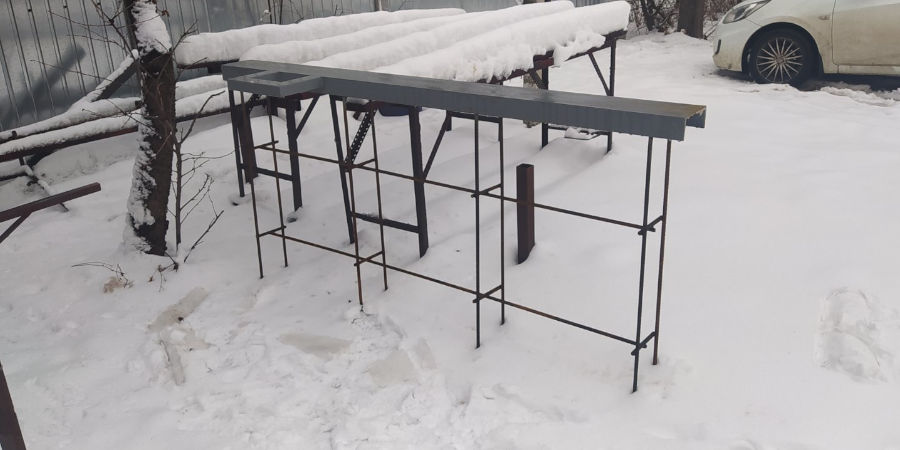

Бетонний фундамент, виконаний із дотриманням усіх норм та рекомендацій, після застигання має надзвичайно високу міцність. Проте для збільшення її рівня використовується армування за допомогою сталевих елементів. У випадку з основою для відсувних консольних конструкцій цю роль виконують закладні на ворота.
Сталеву раму готують заздалегідь та поміщають у бетонний розчин під час його заливання на об’єкті. Для її виготовлення зазвичай використовують сталевий швелер шириною 160 мм та довжиною відповідно до розміру фундаменту. До швелера найкраще наперед приварити майданчик габаритом 200х300 мм для встановлення автоматики в майбутньому. Навіть якщо використання мотора не передбачається на поточному етапі, краще мати його готовим, коли таке рішення зміниться.

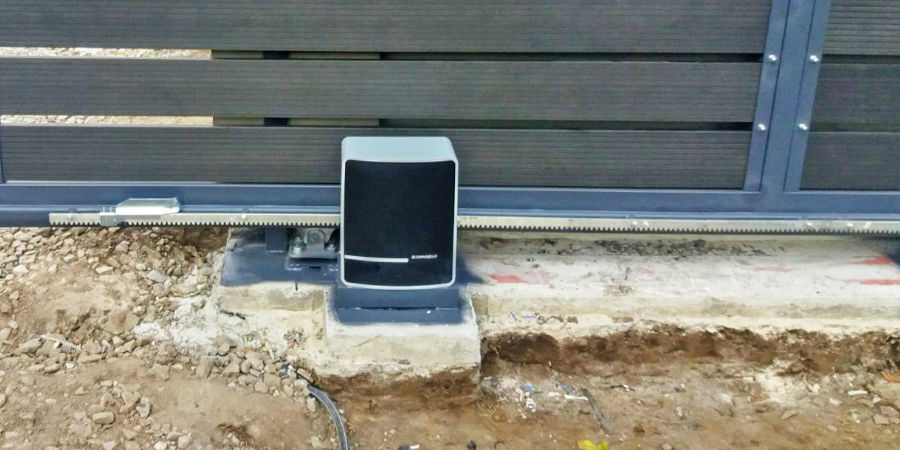

Крім функції армування, закладна рама є основою для приварювання підставок під роликові опори консольної фурнітури. Таким чином можна досягти точного розміщення зазначених елементів із дотриманням однієї лінії. Якщо не використовувати швелер, а натомість бетонувати різьбові з’єднання для фіксації опор, можна легко помилитись із розташуванням площини. Адже навіть невеликий рух анкерного болта під час застигання бетону може унеможливити кріплення роликових опор. Нагадаємо, що в останніх отвори під болти зроблені заздалегідь.
Під час бетонування закладної рами зі швелером важливо дотриматись її горизонтального розміщення згідно з показаннями васерваги. Проте використання підставок під роликові опори з різьбовим з’єднанням дозволяє корегувати їхній нахил. Це дає змогу постійно підтримувати горизонтальність розташування воріт, навіть якщо в майбутньому відбудеться просідання ґрунту та бетонної основи.
Ми категорично не рекомендуємо приварювати роликові опори безпосередньо до швелера, оскільки це унеможливить корегування положення полотна, якщо така потреба виникне в майбутньому.
У підставках різьбове з’єднання виконане відповідно до отворів на основі роликових опор. Варто зазначити, що такі елементи фурнітури зазвичай не входять до стандартного набору комплекту. Тому важливо уточнити їхню наявність та за потреби придбати окремо.
Альтернативні методи облаштування опори для полотна
Створення бетонної основи для фіксації роликових опор консольної відсувної системи — не єдиний спосіб забезпечити роботу останньої. Іншим методом є загвинчування геошурупів у ґрунт поряд із проїздом.
Геошурупи здатні забезпечити надійну опору для стулки. На відміну від заливання бетону, мінусова температура не заважає створювати основу. Тому їх можна встановлювати практично в будь-який період року за винятком наявності суттєвого промерзання ґрунту.
Кількість геошурупів, потрібних для об’єкта, залежить від розміру проїзду. Закручувати їх слід, дотримуючись прямої лінії, а після завершення вирівнювання положення їх бажано з’єднати між собою за допомогою швелера. Так основа буде надійнішою та стійкішою до просідання ґрунту в майбутньому.
Обмеженням для використання таких сваїв із різьбою є наявність на об’єкті певного типу нижнього шару ґрунту. Найчастіше це — тверда гірська порода, що унеможливлює загвинчування геошурупа.
Як ми можемо допомогти

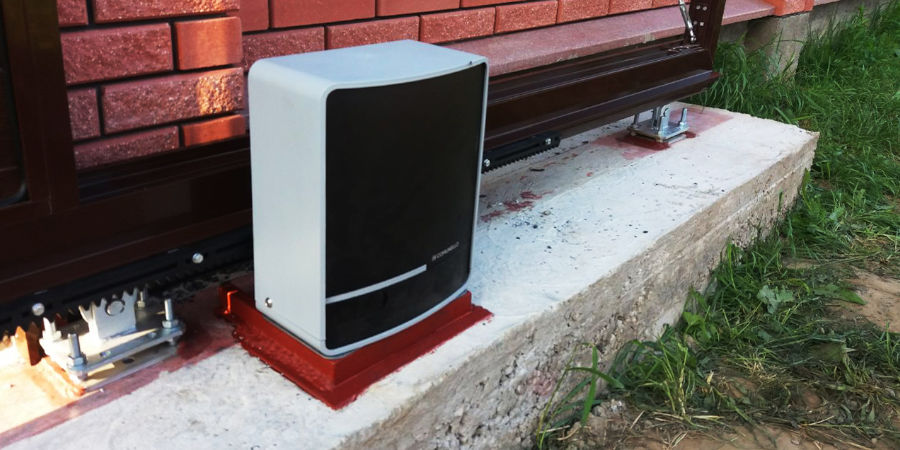

Наша компанія «Техно Дім» — провідний виробник металоконструкцій в Івано-Франківську та області. Ми займаємось виготовленням в’їзних полотен відсувного, розпашного типів, хвірток, секції огорожі та інших систем. Тож якщо вам потрібна закладна для відкатних воріт, наші технічні спеціалісти виготовлять її згідно з потрібними розмірами стулки. При цьому не обов’язково замовляти саму консольну конструкцію.
Варто зазначити, що при комплексному придбанні відсувної ворітної системи, закладна рама входить у комплект постачання. Ми виготовимо її заздалегідь перед процесом бетонування фундаменту, а наші майстри детально покажуть, як її слід помістити в розчин для отримання найкращого результату. Після повної підготовки проїзду до монтажу, встановимо та налаштуємо роботу полотна, а також за потреби інсталюємо автоматику.
Як зробити замовлення
Якщо ви плануєте заливати фундамент під відкатні ворота консольного типу, без закладної рами не обійтись. Її можна виготовити самостійно або замовити в нашій компанії. Щоб дізнатись вартість виробу, зателефонуйте за вказаними в меню та на сторінках номерами телефонів. Також на сайті доступні форми зворотного зв’язку: після відправлення заявки відповідальні менеджери зв’яжуться з вами протягом однієї години в робочий час. Крім того, запрошуємо відвідати наш офіс із виставковим залом в Івано-Франківську та приєднатись до спільнот у соціальних мережах — Фейсбук та Інстаграм.
