Современное консольное откатное полотно не может работать без определенной фурнитуры. Направляющая балка для откатных ворот — обязательный элемент ее стандартного комплекта. Вместе с роликовыми опорами такой профиль обеспечивает нужное расположение створки, при котором она не касается дорожного покрытия.
В сегодняшнем материале мы подробно расскажем о роли, особенностях и видах консольных труб. Также вы узнаете, на что стоит обратить внимание, выбирая нужный комплект фурнитуры для собственной въездной конструкции.
Для чего нужна направляющая балка для откатных ворот
Въездная конструкция консольного типа во время работы не касается непосредственно дорожного покрытия. Такая особенность достигается благодаря использованию уникальной фурнитуры, одной из составляющих которой является направляющая балка. Этот профиль приваривается к нижней части каркаса, находясь одновременно под полотном и противовесом. Последний нужен для компенсации смещения центра массы изделия в закрытом состоянии и позволяет разместить ролики на ворота сбоку от проезда.
Роликовые опоры, размещенные внутри направляющего профиля, обеспечивают беспрепятственное движение створки.
Благодаря особенностям устройства балки, ролики на каретках могут приводить в движение конструкцию только вдоль одной линии открывания и закрывания. Это позволяет направляющему профилю вместе с верхним удерживающим кронштейном и роликами фиксировать полотно в вертикальной плоскости во время работы.
Консольная балка вместе с роликовыми опорами является основной частью любого комплекта фурнитуры. Вместе их стоимость составляет около 85-90% цены всего набора.
Особенности устройства направляющего профиля
Возможность выполнять свои функции консольной балкой обеспечивается ее формой. Простая и в то же время гениальна в выполнении, она позволяет разместить ролики на ворота внутри профиля и удерживать всю конструкцию в нужном вертикальном положении.
В разрезе направляющая труба похожа на букву «П» с изогнутыми внутрь краями, которые располагаются параллельно к верхней стенке. Таким образом балка создает две опорные плоскости для ходовых роликов, закрепленных в фундаменте конструкции. В зависимости от позиции самих роликов на опоре может использоваться каждая из плоскостей. Также на это влияет положение полотна и смещение его центра равновесия.
Форма направляющей трубы является общепринятой, но разные производители могут вносить некоторые незначительные модификации. Например, для тяжелых откатных створок могут использоваться балки, имеющие небольшое ребро жесткости на боковых стенках профиля. Это дает возможность выдерживать большие нагрузки и увеличивать срок эксплуатации изделия.
Другой важной характеристикой направляющих балок является толщина стенки металла. Обычно для комплектов фурнитуры, рассчитанных на небольшие и легкие створки, используются трубы с толщиной 3-3,5 мм. Для более тяжелых конструкций применяют изделия больших размеров в разрезе (под более массивные роликовые опоры), а металл в стенках может достигать 5 мм толщины.
Какие существуют виды консольных профилей
Направляющая балка для откатных ворот не может быть универсальной для всех конструкций. Поэтому на практике применяют разные ее варианты. Самым важным разделением на виды является ожидаемый вес створки. И хотя этот параметр больше влияет на роликовые опоры, под них выбирается консольная труба. Самыми распространенными ее видами являются:
- до 500 кг
- до 700 кг
- до 1000 кг
Первый вариант используется для создания большинства бытовых откатных полотен. Второй — может встречаться как в домашних хозяйствах, например для створок из кованых элементов, так и на коммерческих объектах. Комплекты, рассчитаны на вес конструкции до 1000 кг, обычно предназначены для промышленного применения.
Другой характеристикой направляющих профилей является их длина. И хотя для конкретного объекта часто приходится обрезать лишнюю часть либо наоборот — приваривать отрезок нужной длины, чаще всего сплошная труба поставляется длиной 6 или 7 м.
Еще одним параметром, позволяющим выделить балки разных видов, является тип покрытия. В зависимости от этого трубы для въездных полотен бывают:
- черновые (без покрытия)
- оцинкованные
Первый вариант более распространенный и его стоимость является сравнительно ниже. После приваривания профиля к каркасу ворот их красят вместе, создавая защитное полимерное покрытие. Для этого могут использоваться классические жидкие лакокрасочные материалы с нанесением грунтового слоя или все изделие покрывают порошковой краской. Важно отметить, что на внутреннюю часть трубы, где будут двигаться ролики, краску не наносят.
Оцинкованные поверхности требуют более осторожного отношения при выполнении сварочных работ, чтобы избежать чрезмерного разрушения защитного слоя.
Также при выборе жидкой грунтовой краски нужно выбирать вариант, предназначенный для нанесения именно на оцинкованную поверхность. Стандартные грунтовки или отсутствие чернового слоя приведут к быстрому слущиванию лакокрасочного покрытия.

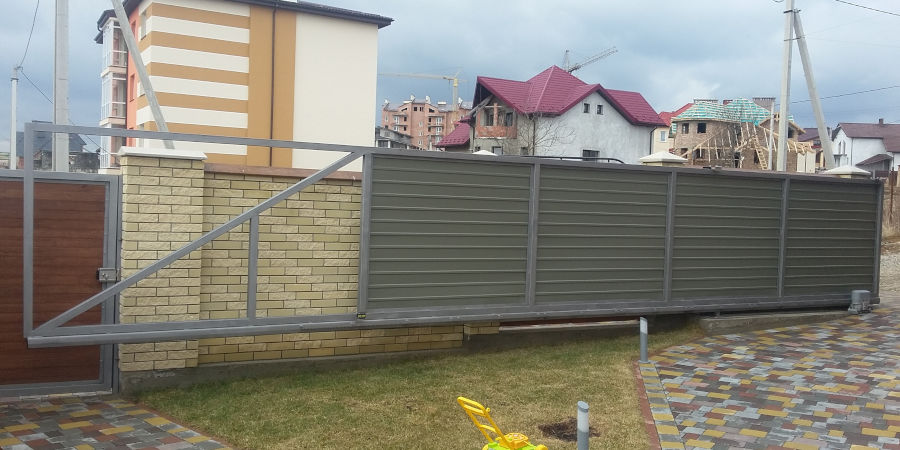

На что обратить внимание при выборе фурнитуры

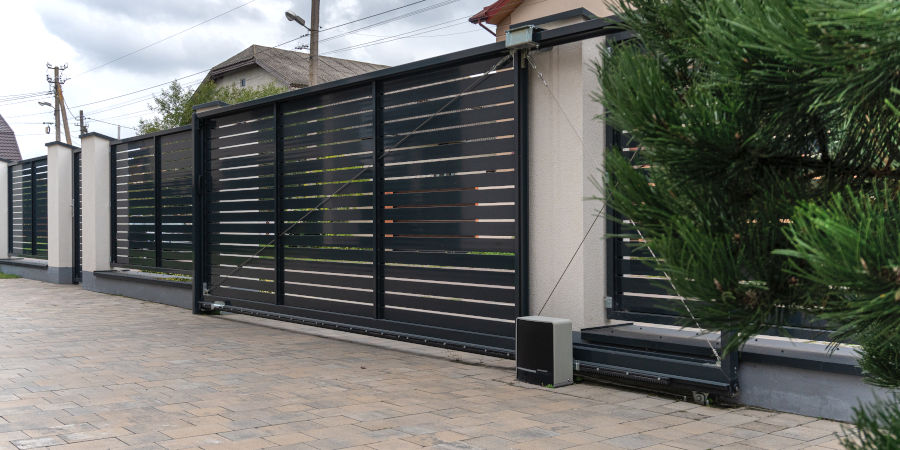

Соответствие выбранного консольного комплекта определенной откатной конструкций — залог правильной работы ворот в течение всего периода эксплуатации. Но важно также знать, как отличить качественные детали и составляющие набора от бракованных и с недостатками.
В оценку качества производства направляющей балки должны входить:
- проверка профиля на ровность. Может осуществляться визуально и посредством сравнения с эталонной плоскостью;
- наличие следов коррозии на черновых вариантах труб допускается, но важно учитывать ее уровень. Если присутствует отслоение поверхности или следы разрушения проходят сквозь металлическую стенку, такое изделие использовать нельзя;
- оценка легкости движения роликовых опор от конкретного набора фурнитуры внутри балки. Для этого ролики на ворота помещают в трубу и проводят вдоль всей длины. Движение должно быть равномерным и плавным, без препятствий или участков с повышенным трением;
- проверка аккуратности сварного соединения. Поскольку базовая длина направляющего профиля составляет 6 или 7 м, а на конкретном объекте может предусматриваться установка более длинного полотна, выполняют сварку частей балки. После этого шов должен быть аккуратно отшлифован, чтобы его было невозможно отличить от обычной поверхности металла;
- стоит измерить толщину стенки трубы. Для полотна весом до 500 кг не рекомендуется брать вариант с толщиной меньше 3-3,5 мм, а для веса до 700 кг — 5 мм.
Убедиться в высоком качестве наших наборов фурнитуры для откатных створок консольного типа можно на офисе с выставочным залом, который находится в Ивано-Франковске.
Какие комплекты фурнитуры есть в нашем ассортименте
Для своих клиентов мы предлагаем широкий перечень наборов деталей для откатных конструкций. В него входят модели изделий только проверенных заводов, в качестве продукции которых мы убедились лично и которые используем для создания готовых консольных ворот. В нашем ассортименте бывают такие комплекты:
- до 500 кг с черновой шиной длиной 6 м
- до 500 кг и балкой без покрытия длиной 7 м
- до 1000 кг и не оцинкованной направляющей длиной 6 м
- до 1000 кг и черновым профилем длиной 7 м
Мы постоянно пытаемся оптимизировать предлагаемый набор фурнитуры, поэтому приведенный выше перечень не всегда будет соответствовать реальному ассортименту. Чтобы узнать об актуальных комплектах, их наличие и цену, перейдите в соответственный раздел сайта или свяжитесь с менеджерами по телефону.
Наша компания самостоятельно изготавливает въездные консольные ворота в больших количествах, поэтому работаем напрямую с заводами-производителями фурнитуры. Это значит, что вы можете сделать индивидуальный запрос на нужный набор, которого нет в текущем ассортименте.
Как можно сделать заказ
Чтобы приобрести фурнитуру для консольных конструкций, позвоните по указанным на сайте номерам. Также вы можете посетить офис в Ивано-Франковске, где ознакомитесь с видом и особенностями каждого комплекта деталей в ассортименте и на собственные глаза убедитесь в высоком качестве наборов. Наши менеджеры сообщат об остатках товаров на балансе и актуальные цены. Нужная направляющая балка для откатных ворота будет ожидать вас на нашем складе, который находится недалеко от выставочного зала.
