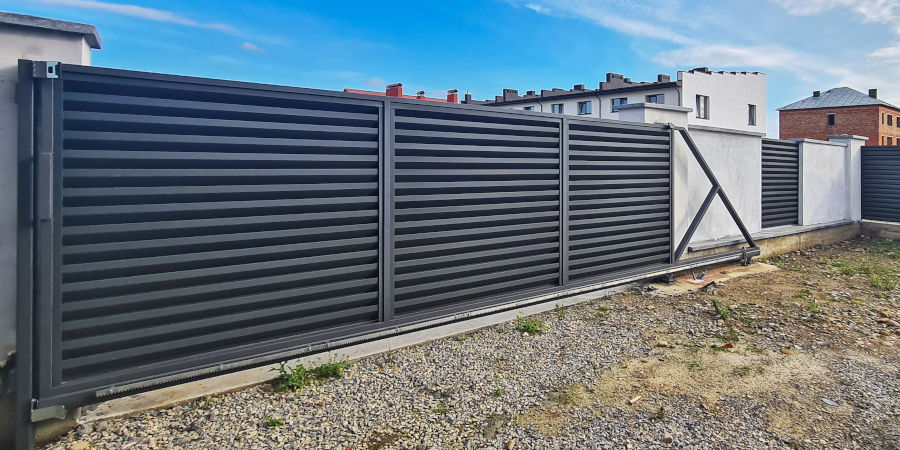

Сучасне консольне відсувне полотно не може працювати без відповідної фурнітури. Направляюча балка для відкатних воріт — один з обов’язкових елементів її стандартного комплекту. Разом із роликовими опорами такий профіль забезпечує потрібне розташування стулки, при якому вона не торкається дорожнього покриття.
У сьогоднішньому матеріалі ми детально розповімо про роль, особливості та види консольних труб. Також ви дізнаєтесь, на що слід звернути увагу, вибираючи бажаний комплект фурнітури для власної в’їзної конструкції.
Для чого потрібна направляюча балка для відкатних воріт
В’їзна конструкція консольного типу під час роботи не торкається безпосередньо дорожнього покриття. Така особливість досягається завдяки використанню унікальної фурнітури, однією зі складових якої є напрямна балка. Цей профіль приварюється до нижньої частини каркаса, розташовуючись водночас під полотном та противагою. Остання потрібна для компенсації зміщення центру маси виробу в закритому стані та дозволяє розмістити роліки на ворота збоку від проїзду.
Роликові опори, розміщені всередині напрямного профілю, забезпечують безперешкодний рух стулки.
Завдяки особливій будові балки ролики на таких каретках можуть рухати конструкцію лише вздовж однієї лінії відкривання та закривання. Це дозволяє напрямному профілю разом із верхнім утримуючим кронштейном і роликами зафіксувати полотно у вертикальній площині під час роботи.
Консольна балка разом із роликовими опорами є основною частиною будь-якого комплекту фурнітури. Їхня вартість сукупно становить близько 85-90% ціни всього набору.
Особливості будови напрямного профілю
Можливість виконувати свої функції консольною балкою забезпечується її формою. Проста та водночас геніальна у виконанні, вона дає змогу розмістити роліки на ворота всередині профілю та утримувати всю конструкцію в потрібному вертикальному положенні.

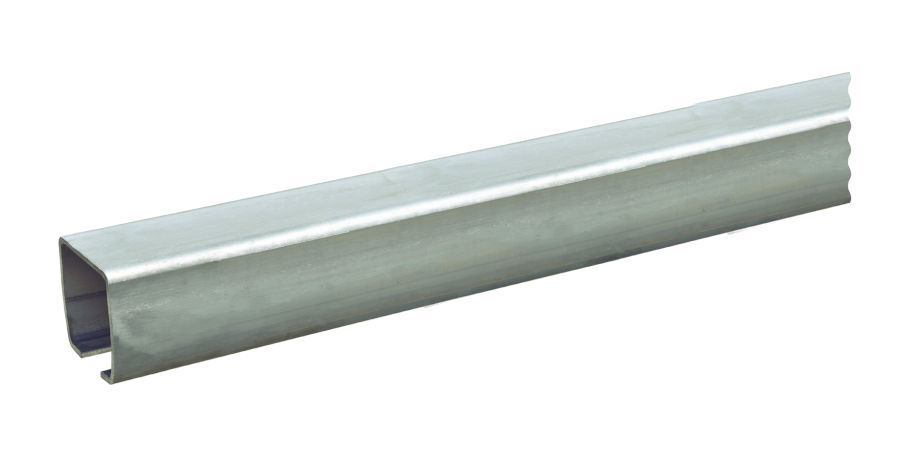

У перерізі напрямна труба схожа на букву «П» із загнутими всередину краями, що розташовуються паралельно до верхньої стінки. Таким чином балка створює дві опорні площини для ходових роликів, закріплених у фундаменті конструкції. Залежно від особливості розташування самих роликів на опорі може використовуватись кожна з таких площин. Також на це впливає положення полотна та зміщення його центру рівноваги.
Форма напрямної труби загалом є загальноприйнятою, однак різні виробники можуть вносити деякі незначні модифікації. Наприклад, для важких відсувних стулок можуть використовуватись балки, що мають невелике ребро жорсткості на бокових стінках профілю. Це дає змогу витримувати більші навантаження та подовжувати тривалість експлуатації виробу.
Іншою важливою характеристикою напрямних балок є товщина стінки металу. Зазвичай для комплектів фурнітури, розрахованих на невеликі та неважкі стулки, використовують труби з товщиною 3-3,5 мм. Для важчих конструкцій застосовують вироби більших розмірів у перерізі (відповідно під масивніші роликові опори), а метал у стінках може сягати 5 мм завтовшки.
Які існують види консольних профілів

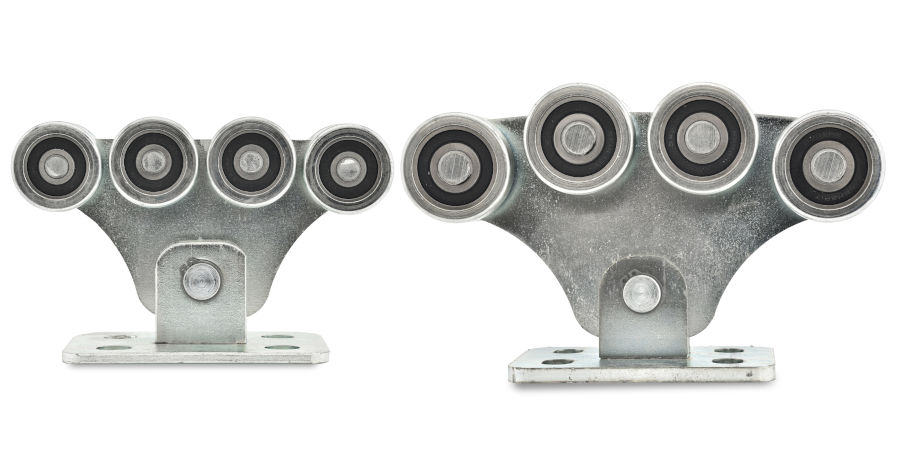

Направляюча балка для відкатних воріт не може бути універсальною для всіх конструкцій. Тому на практиці застосовують різні її варіанти. Найважливішим поділом є очікувана вага стулки. І хоча цей параметр більше впливає на роликові опори, під них відбирається консольна труба. Найпоширенішими її видами є:
- до 500 кг
- до 700 кг
- до 1000 кг
Перший варіант використовується для створення більшості побутових відсувних полотен. Другий — може зустрічатись як у домашніх господарствах, наприклад для стулок із кованих елементів, так і на комерційних об’єктах. Комплекти, розраховані на масу конструкції до 1000 кг, зазвичай призначені для промислового застосування.
Іншою характеристикою напрямних профілів є їхня довжина. І хоча для конкретного об’єкта часто доводиться обрізати зайву частину або, навпаки, приварювати відрізок потрібної довжини, найчастіше суцільна труба постачається завдовжки 6 або 7 м.
Ще одним параметром, за яким можна виділити балки різних видів, є тип покриття. Залежно від цього труби для в’їзних полотен бувають:
- чорнові (без покриття)
- оцинковані
Перший варіант найбільш поширений та його вартість є порівняно найнижчою. Після приварювання профілю до каркаса воріт їх фарбують разом, створюючи захисне полімерне покриття. Для цього можуть використовуватись класичні рідкі лакофарбові матеріали з нанесенням ґрунтового шару або весь виріб вкривають порошковою фарбою. Важливо зазначити, що на внутрішню частину труби, де будуть рухатись ролики, фарбу не наносять.
Оцинковані поверхні потребують обережнішого поводження під час зварювання, щоб уникнути надмірного руйнування захисного шару.
Також під час вибору рідкої ґрунтової фарби слід вибирати той її вид, що призначений для нанесення саме на оцинковану поверхню. Стандартні ґрунтовки або й зовсім відсутність початкового шару призведуть до швидкого відшарування лакофарбового покриття.

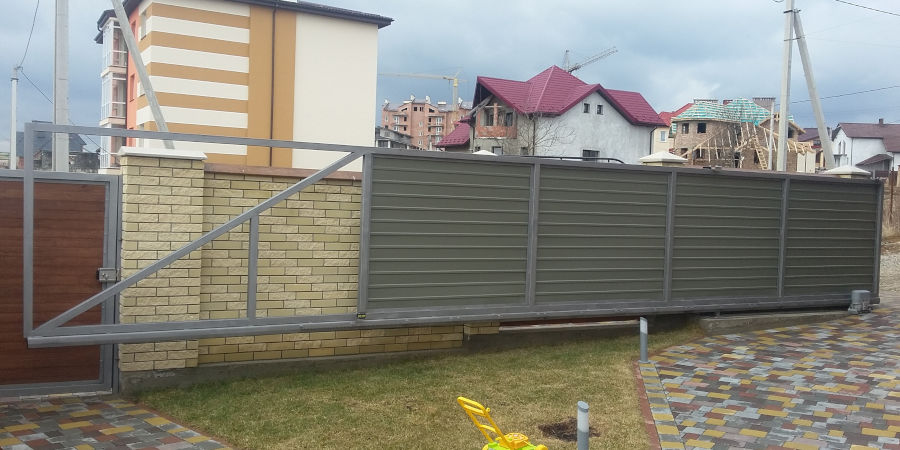

На що звернути увагу під час вибору фурнітури

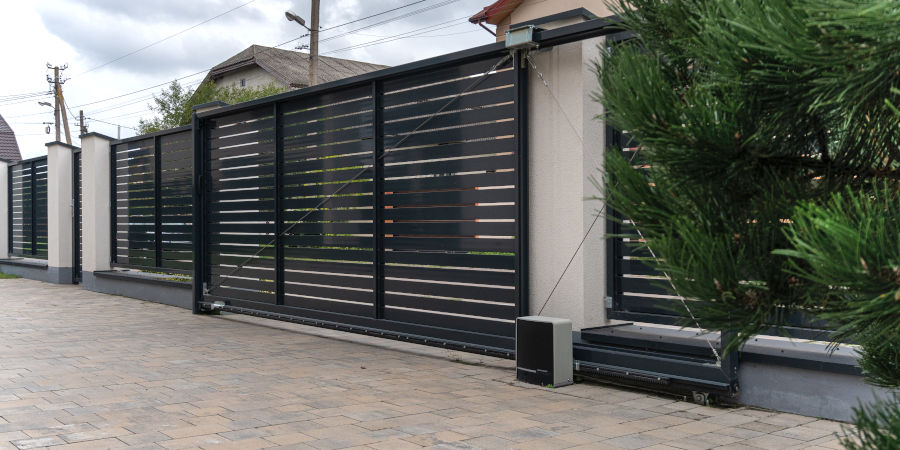

Відповідність обраного консольного комплекту для конкретної відсувної конструкції — запорука правильній роботі воріт протягом всього періоду експлуатації. Проте важливо також знати, як відрізнити якісні деталі та складові набору від бракованих та з недоліками.
До оцінки якості виготовлення напрямної балки повинні входити:
- перевірка профілю на рівність. Може відбуватись візуально та за допомогою рівної площини чи певного еталона;
- наявність слідів корозії на чорнових варіантах труб допускається, проте варто зважати на її рівень. Якщо присутнє відшарування поверхні чи сліди руйнування проходять через металеву стінку, такий виріб використовувати не варто;
- оцінка легкості руху роликових опор від конкретного набору фурнітури всередині балки. Для цього роліки на ворота поміщають у трубу та проводять вздовж усієї її довжини. Рух повинен бути рівномірним та плавним, без перешкод чи ділянок із підвищеним тертям;
- перевірка акуратності зварного з’єднання. Оскільки базова довжина напрямного профілю становить 6 або 7 м, а на конкретному об’єкті може передбачатися встановлення довшого полотна, виконують зварювання частин балки. Після цього шов повинен бути акуратно зашліфованим, щоб його неможливо було відрізнити від звичайної поверхні металу;
- слід виміряти товщину стінки труби. Для полотна вагою до 500 кг не рекомендовано брати варіант із товщиною менше ніж 3-3,5 мм, а для ваги до 700 кг — 5 мм.
Переконатись у високій якості наших наборів фурнітури для відсувних стулок консольного типу можна на офісі з виставковим залом, що знаходиться в Івано-Франківську.
Які комплекти фурнітури є в нашому асортименті
Для своїх клієнтів ми пропонуємо широкий перелік наборів деталей для відсувних конструкцій. До нього входять моделі виробів лише перевірених заводів, у високій якості продукції яких ми переконались самостійно та які використовуємо для створення готових консольних воріт. У нашому асортименті бувають такі комплекти:
- до 500 кг з чорновою шиною довжиною 6 м
- до 500 кг і балкою без покриття завдовжки 7 м
- до 1000 кг і неоцинкованою напрямною довжиною 6 м
- до 1000 кг і чорновим профілем завдовжки 7 м
Ми постійно намагаємось оптимізовувати пропонований набір фурнітури, тому наведений вище перелік не завжди відповідатиме реальному асортименту. Щоб дізнатись про актуальні комплекти, їхню наявність та ціну, перейдіть у відповідний продуктовий розділ сайту або зв’яжіться з менеджерами за телефоном.
Наша компанія самостійно виготовляє в’їзні консольні ворота у великих кількостях, тому ми працюємо напряму із заводами-виробниками фурнітури. Це означає, що ви можете зробити індивідуальний запит на потрібний набір, якого немає в поточному асортименті.
Як можна зробити замовлення
Щоб придбати фурнітуру для консольних конструкцій, зателефонуйте за вказаними на сайті номерами. Також ви можете завітати на офіс в Івано-Франківську, де ознайомитесь із виглядом та особливостями кожного комплекту деталей в асортименті та на власні очі переконаєтесь у високій якості наборів. Наші менеджери повідомлять про залишки товарів на балансі та озвучать актуальні ціни. У разі наявності, потрібна вам направляюча балка для відкатних воріт буде очікувати на нашому складі, який розташовується неподалік виставкового залу.
