Металлоконструкции откатного типа позволяют удобно открывать проезд во двор. Полотно здесь двигается влево или вправо параллельно забору, а для правильной балансировки его массы может дополнительно применяться противовес. Функционирование изделия возможно благодаря установке соответствующей фурнитуры, о чем пойдет речь в этом материале. Вы узнаете, как работают откатные ворота, механизм какого типа может применяться для их изготовления и на что стоит обратить внимание при покупке.
Какими бывают откатные полотна
На сегодня в Ивано-Франковске и области самыми популярными считаются два вида конструкций, открывающихся в сторону:
- консольные, где створка непосредственно не касается дорожного покрытия
- роликовые, к каркасу которых крепятся ходовые ролики, которые катятся по дороге
Второй вариант можно поделить на дополнительные подкатегории, а именно — полотно которых двигается вдоль направляющего профиля или непосредственно по дорожному покрытию. Подробнее о каждом виде, особенностях устройства и функционирования рассказываем далее.
Консольный механизм на ворота

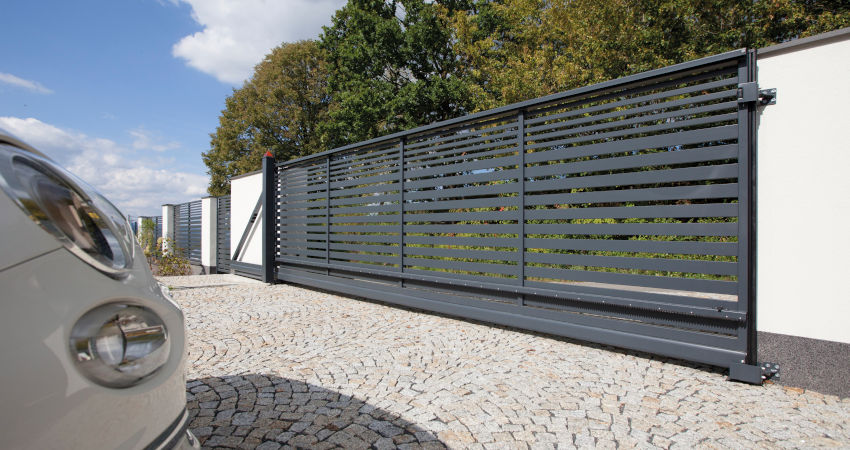

Как мы писали выше, створка в консольных откатных конструкциях не касается непосредственно дорожного покрытия. В этом ему помогает довольно сложный комплект фурнитуры, в который входят:
- Пара роликовых опор, каждая из которых имеет по 8 подшипниковых роликов, берущих на себя основную нагрузку. Сами же опоры крепятся к закладной раме фундамента ворот.
- Консольная балка — приваривается к нижней части каркаса. Благодаря специальной форме — в разрезе она выглядит как буква «П» с изогнутыми внутрь краями — ролики надежно удерживают конструкцию при использовании.
- Нижний улавливатель — крепится к притворному столбу и частично снимает нагрузку с роликовых опор, когда створка закрыта.
- Верхний улавливатель — помогает зафиксировать полотно в закрытом состоянии от колебаний. Особенно актуально использовать, когда оно довольно высокое и полностью зашито сплошным материалом, создающим сильное ветровое сопротивление.
- Кронштейн поддерживающий с роликами — обеспечивает вертикальное положение конструкции.
- Накатной ролик — помещается в консольную балку и предназначается для плавного контакта с нижним улавливателем, дополнительно смягчая удар при закрывании.
- Заглушка в направляющую балку — выполняет преимущественно декоративную роль.
- Регулируемые подставки под роликовые опоры — позволяют корректировать наклон полотна, компенсируя возможное проседание почвы под фундаментом или износ металла на элементах фурнитуры.
Преимуществом консольной системы является возможность функционирования независимо от состояния дорожного покрытия, ведь ролики с ним не контактируют. Также большинство элементов защищены от попадания грязи, что вместе с использованием закрытых промышленных подшипников увеличивает срок эксплуатации.
Довольно сложный механизм на откатные ворота влечет за собой более высокую стоимость конструкции.
Также расположение роликовых опор со стороны от проезда и особенность распределения веса вызывает потребность использовать большой противовес. Он является конструктивной частью каркаса и обычно имеет длину, равную половине длины полотна. Противовес определяет необходимость наличия достаточного пространства сбоку от проезда, поэтому подойдет не для всех объектов.

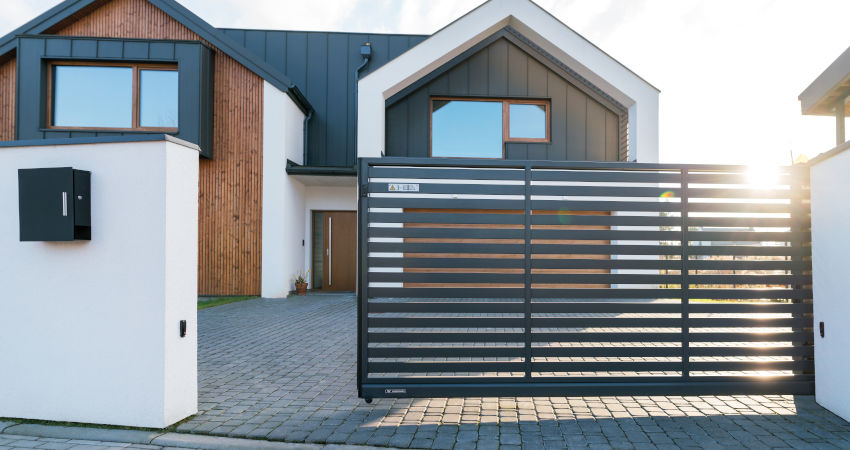

Роликовый механизм на раздвижные ворота
В отличие от консольных систем, роликовые аналоги отличаются более простой конструкцией. Это уменьшает стоимость конечных изделий, снижает их общий вес и влияет на внешний вид. Использование противовеса здесь также допускается, но он является меньшим, а значит нет необходимости обеспечивать довольно широкое пространство для движения створки.
Типичный комплект состоит из таких элементов:
- двух или больше ходовых роликов, движущихся вдоль направляющего профиля или по дорожному покрытию;
- улавливателей — верхнего и нижнего. Их использование не является настолько критичным, как в предыдущем варианте системы, но они помогают зафиксировать створку в закрытом состоянии;
- поддерживающего кронштейна с роликами — выполняет основную работу по поддержанию полотна в вертикальном положении и обеспечивает движение в нужной плоскости. Может использоваться две таких детали;
- V-образный или П-образный направляющий профиль, который размещается на дорожном покрытии. Этот элемент присутствует не всегда, и его наличие зависит от особенностей устройства металлоконструкции и ее вида. В зависимости от выбранной формы подбирают соответствующий тип ходовых роликов.
Если преимуществом такого вида конструкции являются меньшие габариты и несколько ниже стоимость, то из недостатков можно выделить такие черты:
- потребность в наличии прочного, устойчивого и ровного дорожного покрытия;
- могут возникать трудности с подбором модели мотора для автоматического открывания. Поскольку створка двигается по дороге, трение здесь довольно великое, а значит усилия на его преодоление нужно больше;
- откатные ворота, механизм которых предусматривает использование направляющего профиля, нуждаются в дополнительном внимание в плане обслуживания. На профиле не должно быть грязи, камешков, накопленной опавшей листвы и прочего, поскольку эти, на первый взгляд, незначительные препятствия могут существенно усложнить движение полотна;
- если направляющий профиль выступает за пределы дорожного покрытия, то при движении через него автомобилем будет ощущаться наезд на препятствие;
- поскольку в системе используется небольшое количество ходовых роликов, то их износ будет довольно высоким, что повлечет за собой необходимость в периодической замене элементов.
В итоге металлоконструкции на ходовых роликах являются отличной альтернативой консольной системе, но через ряд особенностей нуждаются в дополнительном внимании со стороны владельцев.
Какие откатные ворота, механизм и другие элементы фурнитуры есть в нашем ассортименте
Наша компания «Техно Дом» предлагает для своих клиентов откатные конструкции консольного типа собственного производства. Кроме этого вы можете приобрести механизм на ворота этого типа для створки весом до 500 и 700 кг. В ассортименте присутствуют направляющие балки с оцинкованной поверхностью и без специального покрытия, которое предназначено только для покраски.
Мы предлагаем изделия, в качестве которых убедились самостоятельно и используем их для изготовления полотен для наших заказчиков.
Другой вариант металлоконструкций — с ходовыми роликами — наша компания не изготавливает самостоятельно. Но в ассортименте присутствуют изделия этого типа известного польского завода Wisniowski. Подробную информацию о них можно узнать, позвонив нашим менеджерам или посетив офис в Ивано-Франковске.
Какой механизм на откатные ворота мы используем в собственных изделиях
Как уже говорилось выше, наша компания является производителем въездных конструкций, в том числе откатного типа. Для изготовления заказов на откатные ворота, механизм, что является их частью, используется консольного типа. Конкретная модель фурнитуры выбирается в зависимости от веса створки. Этот параметр определяется типом зашивки и общими габаритами изделия.
Как заказать механизм на раздвижные ворота
Информация о комплектах фурнитуры в наличии в ассортименте доступна на сайте в соответствующем разделе. Актуальный перечень может изменяться, поэтому его лучше всего узнавать у наших менеджеров. Для этого позвоните по указанным на страницах номерам или заполните заявку обратной связи. После отправки формы сотрудники свяжутся с вами в течение одного часа в рабочее время. Также узнать актуальную информацию можно, отправив сообщение в мессенджеры — Вайбер и Телеграмм. Кроме того, вы можете написать нам в социальных сетях — Фейсбук и Инстаграм, — и получить оперативный ответ.
Если вы планируете самостоятельно изготовить консольные откатные ворота, механизм для них нужно выбирать отличного качества. Ведь от этого будет зависеть надежность и долговечность работы всей металлоконструкции. Ознакомиться со всеми образцами продукции можно на нашем офисе, где представлен большой выставочный зал с максимальным количеством изделий.
