Металоконструкції відкатного типу дозволяють зручно відкривати проїзд на подвір’я. Полотно тут рухається вліво або вправо паралельно до огорожі, а для правильного балансування його маси може додатково використовуватись противага. Функціонування виробу можливе завдяки встановленню відповідної фурнітури, про яку йтиметься в цьому матеріалі. Ви дізнаєтесь, як працюють відсувні ворота, механізм якого типу може застосовуватись для їхнього виготовлення та на що варто звернути увагу під час придбання.
Якими бувають відсувні полотна
На сьогодні в Івано-Франківську та області найпопулярнішими вважаються два види конструкцій, що відкочуються в бік:
- консольні, де стулка безпосередньо не торкається дорожнього покриття
- роликові, до каркаса яких кріпляться ходові ролики, що котяться по дорозі
Другий варіант можна поділити на додаткові підкатегорії, а саме — полотно яких рухається вздовж напрямного профілю або безпосередньо по дорожньому покритті. Детальніше про кожен вид, особливості будови та функціонування розповідаємо далі.

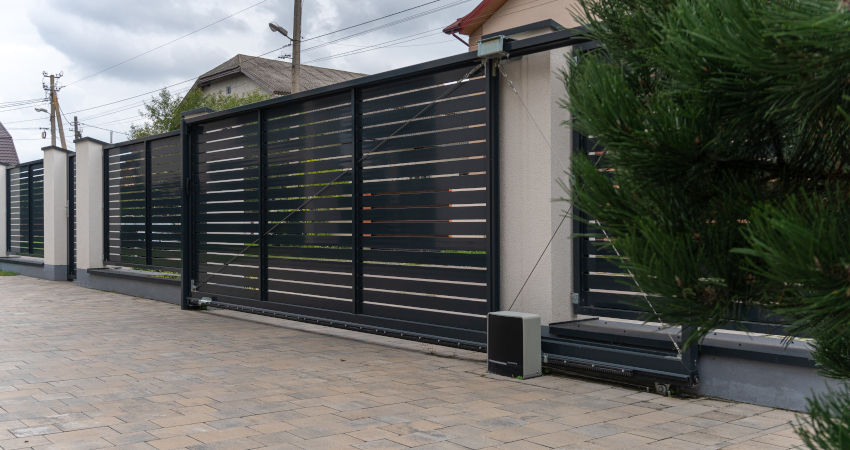

Консольний механізм на ворота

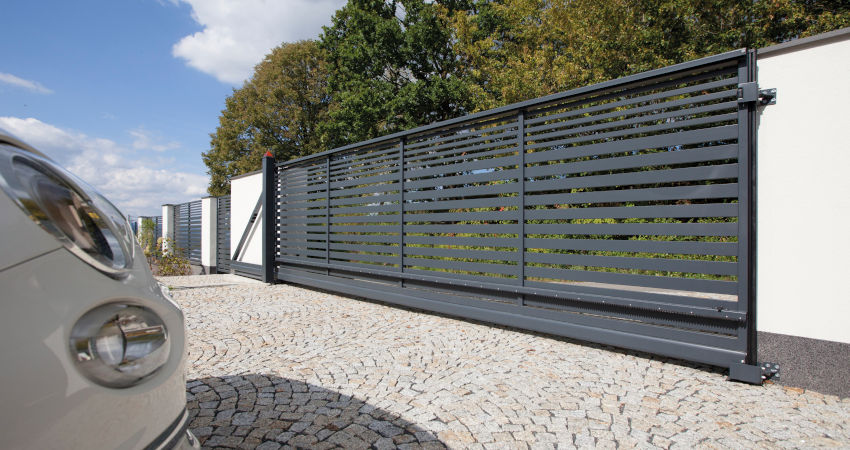

Як ми писали вище, стулка в консольних відсувних конструкціях не торкається безпосередньо дорожнього покриття. У цьому їй допомагає доволі складний комплект фурнітури, до якого входять:
- Пара роликових опор, кожна з яких має по 8 підшипникових роликів, що беруть на себе основне навантаження. Самі опори кріпляться до закладної рами фундаменту воріт.
- Консольна балка — приварюється до нижньої частини каркаса. Завдяки спеціальній формі — у перерізі вона виглядає як буква «П» із загнутими всередину краями — ролики надійно утримують конструкцію під час відкривання.
- Нижній уловлювач — кріпиться до притворного стовпця та частково знімає навантаження з роликових опор, коли стулка закрита.
- Верхній уловлювач — допомагає зафіксувати полотно в закритому стані від коливань. Особливо актуально використовувати, коли воно доволі високе та повністю зашите суцільним матеріалом, що створює сильний спротив вітру.
- Кронштейн підтримуючий із роликами — забезпечує вертикальне розташування конструкції.
- Накатний ролик — поміщається у консольну балку та призначається для плавного контакту з нижнім уловлювачем, додатково амортизуючи удар при закриванні.
- Заглушка в напрямну балку — виконує здебільшого декоративну роль.
- Регульовані підставки під роликові опори — дозволяють коригувати нахил полотна, компенсуючи можливе просідання ґрунту під фундаментом чи зношування металу на елементах фурнітури.
Перевагою консольної системи є можливість функціонування незалежно від стану дорожнього покриття, адже ролики з ним не контактують. Також більшість елементів захищені від потрапляння бруду, що разом із використанням закритих промислових підшипників подовжує тривалість експлуатації.
Доволі складний механізм на відкатні ворота означає більшу вартість конструкції.
Також розташування роликових опор збоку від проїзду та особливість розподілу ваги викликає потребу у використанні великої противаги. Вона є конструктивною частиною каркаса та зазвичай має довжину, що рівна половині довжини полотна. Противага зумовлює необхідність у наявності достатнього простору збоку від проїзду, тому підійде не для всіх об’єктів.
Роликовий механізм на розсувні ворота
На відміну від консольних систем, роликові аналоги відрізняються простішою конструкцією. Це зумовлює меншу вартість кінцевих виробів, знижує їхню загальну масу та впливає на зовнішній вигляд. Використання противаги тут також допускається, проте вона є порівняно меншою, а отже немає необхідності забезпечувати доволі широкий простір для руху стулки.
Типовий комплект складається з таких елементів:
- двох або більше ходових роликів, що рухаються вздовж напрямного профіля або по дорожньому покриттю;
- уловлювачів — верхнього та нижнього. Їхнє використання не є настільки критичним, як у попередньому варіанті системи, але вони допомагають зафіксувати стулку в закритому стані;
- підтримуючого кронштейна з роликами — виконує основну роботу з підтримання полотна у вертикальному стані та забезпечує рух у потрібній площині. Може використовуватися дві таких деталі;
- V-подібний або П-подібний напрямний профіль, що розміщується на дорожньому покритті. Цей елемент присутній не завжди, і його наявність залежить від особливості будови металоконструкції та її вигляду. Залежно від обраної форми підбирають відповідний тип ходових роликів.
Якщо перевагою такого виду конструкції є менші габарити та дещо нижча вартість, то з недоліків можна виділити такі риси:
- потреба в наявності міцного, стійкого та рівного дорожнього покриття;
- можуть виникати труднощі з підбором моделі мотора для автоматичного відкривання. Оскільки стулка рухається по дорозі, тертя тут доволі велике, а отже зусилля на його подолання потрібно більше;
- відкатні ворота, механізм яких передбачає використання напрямного профілю, потребують додаткової уваги в плані обслуговування. На профілі не повинно бути бруду, камінців, накопиченого опалого листя тощо, оскільки ці, на перший погляд, незначні перешкоди можуть суттєво ускладнити рух полотна;
- якщо напрямний профіль виступає за межі дорожнього покриття, то при русі через нього автомобілем буде відчуватись наїжджання на перешкоду;
- оскільки в системі використовується невелика кількість ходових роликів, то їхнє зношування буде доволі високим, що викликатиме потребу в періодичній заміні елементів.
У підсумку металоконструкції на ходових роликах є чудовою альтернативою консольній системі, проте через ряд особливостей потребують додаткової уваги з боку власників.
Які відсувні ворота, механізм та інші елементи фурнітури є в нашому асортименті
Наша компанія «Техно Дім» пропонує для своїх клієнтів відкатні конструкції консольного типу власного виробництва. Крім цього ви можете придбати механізм на ворота цього типу для стулки вагою до 500 та 700 кг. В асортименті присутні напрямні балки з оцинкованою поверхнею та без спеціального покриття, що призначені суто під фарбування.
Ми пропонуємо вироби, у якості яких переконалися самостійно та використовуємо їх для виготовлення полотен для наших замовників.

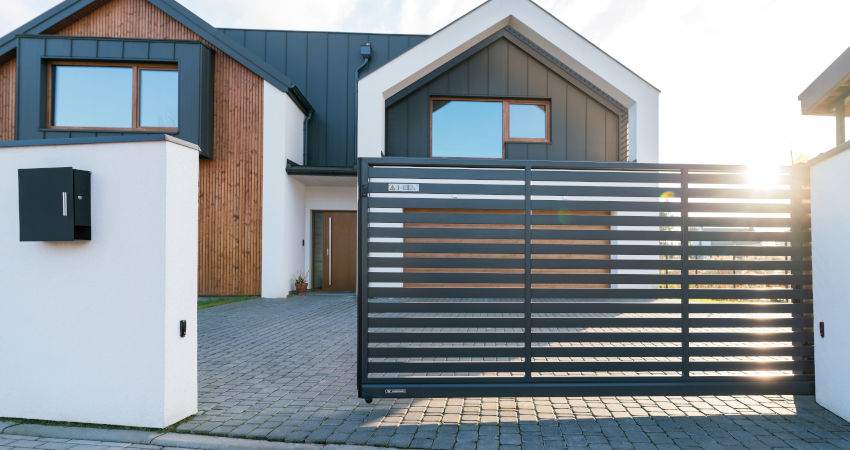

Інший варіант металоконструкцій — із ходовими роликами — наша компанія не виготовляє самостійно. Однак в асортименті присутні вироби цього типу відомого польського заводу Wisniowski. За детальною інформацією про них зателефонуйте нашим менеджерам або завітайте на офіс в Івано-Франківську.
Який механізм на відкатні ворота ми використовуємо у власних виробах

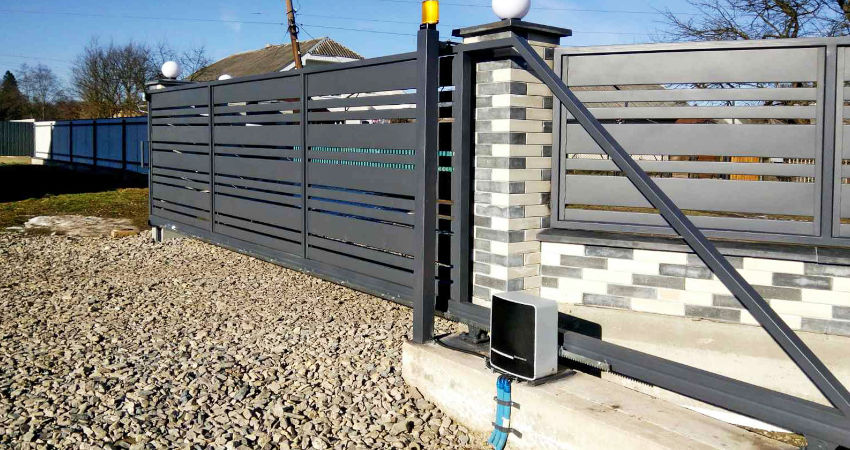

Як уже йшлося вище, наша компанія є виробником в’їзних конструкцій, у тому числі відсувного типу. Для виготовлення замовлень на відкатні ворота, механізм, що до них входить, використовується консольного типу. Конкретна модель фурнітури обирається залежно від ваги стулки. Цей параметр визначається типом зашиття та загальними габаритами виробу.
Як замовити механізм на розсувні ворота
Інформація про наявні комплекти фурнітури в асортименті доступна на сайті у відповідному розділі. Актуальний перелік може змінюватись, тому його найкраще дізнаватись у наших менеджерів. Для цього зателефонуйте за вказаними на сторінках номерами або заповніть заявку зворотного зв’язку. Після відправлення форми працівники зв’яжуться з вами протягом однієї години в робочий час. Також дізнатись актуальну інформацію можна, відправивши повідомлення у месенджери — Вайбер та Телеграм. Крім того, ви можете написати нам у соціальних мережах — Фейсбук та Інстаграм, — та отримати оперативну відповідь.
Якщо ви плануєте самостійно виготовити консольні відсувні ворота, механізм для них потрібно обирати хорошої якості. Адже від цього залежатиме надійність та довговічність роботи всієї металоконструкції. Ознайомитися з усіма взірцями продукції можна на нашому офісі, де представлений великий виставковий зал із максимальною кількістю виробів.
