Зубчаста рейка для відкатних воріт з автоматикою є невід’ємним атрибутом, адже без неї мотор не зможе передавати зусилля на полотно. Незважаючи на свою простоту, існує ряд особливостей, які слід враховувати при виборі планок, у тому числі їхньої кількості. На які саме нюанси варто звертати увагу? Як правильно встановити її та приєднати до автоматики? Про це ми розповімо вам у матеріалі 👇
Для чого використовується та де саме встановлюється рейка
Відсувні конструкції консольного типу не можуть працювати в автоматичному режимі без зубчастої рейки. Вона є проміжною ланкою між мотором і полотном, за допомогою якої приводиться в рух весь виріб.

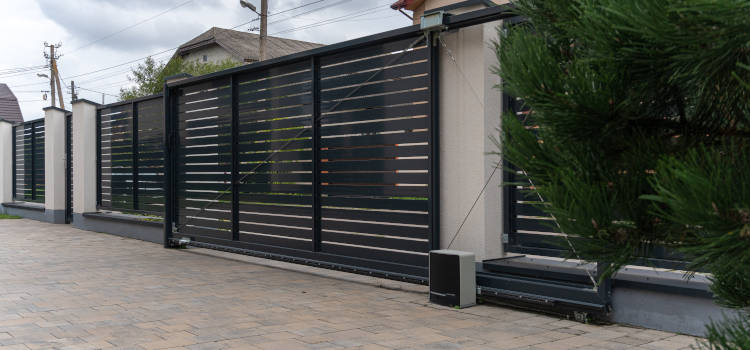

Оскільки електропривід зазвичай монтується на бетонну основу поряд із проїздом, то зубчаста рейка для воріт встановлюється в нижній частині стулки.
Кріпити її можна методом зварювання або використовувати різьбове з’єднання з болтами.
Фіксацію планок слід виконувати до напрямної балки виробу, оскільки часто її ширина є більшою за ширину металевої труби в каркасі. Якщо виконати кріплення до рами полотна, можуть виникати труднощі під час роботи. Маючи більшу ширину, консольна балка фурнітури буде наближатися до корпусу привода. Через це в майбутньому у зв’язку з невеликими деформаціями конструкції — наприклад через сильний вітер чи механічне пошкодження транспортними засобами — може виникати тертя між цими частинами виробів. Якщо викривлення буде значним, це може унеможливити відкривання стулки. Кріплення до напрямної балки або дотримання однакової ширини цього елемента та труби каркасу унеможливить таку проблему.
Як правильно вибрати потрібні планки для конкретного полотна
На сьогодні розміри рейок, які використовуються із консольними конструкціями, є універсальними та не потребують володіння винятковими технічними знаннями при виборі. Усі вони розраховані на роботу із ведучою шестернею електропривода, модуль якої зазвичай становить 4 мм.

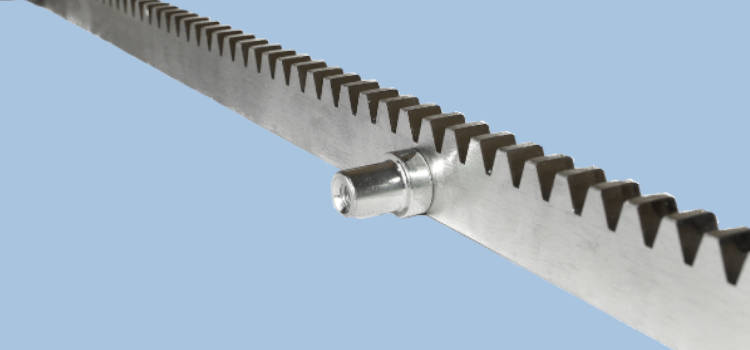

Купити зубчасту рейку для відкатних воріт можна суцільними відрізками довжиною 1 м. Товщина металу в ній становить 8 мм, висота разом із зубцями — 30 мм. Останніх у кожній планці 80 штук. У комплекті постачання містяться 3 елементи кріплення, у народі — «бобишки». Також на ринку існують моделі з пластиковою зовнішньою оболонкою, які покликані зменшити рівень шуму під час роботи.
Кількість потрібних зубчастих профілів напряму залежить від ширини проїзду.
Формула для підбору потрібної кількості елементів доволі проста: відстань між стовпчиками округлити до більшого та додати 1 м.
Зайвий метр матеріалу потрібен, оскільки автоматика зазвичай встановлюється не поряд із в’їздом, а на невеликій відстані від нього. Розташування мотора напряму визначається фундаментом відкатної конструкції. Тому передбачити таке місце слід ще на етапі виготовлення закладної рами та бетонувальних робіт.
У будь-якому разі, краще взяти рейку з невеликим запасом та відрізати зайву частину, ніж потім мати проблеми із неповним відкриванням чи закриванням стулки. Якщо у вас є сумніви щодо вибору її необхідної кількості, рекомендуємо скористатися послугами безкоштовного виїзду нашого майстра на об’єкт у межах Івано-Франківська та області.
Правила монтажу
Встановлена згідно вимог зубчаста рейка для воріт є запорукою надійної та безшумної роботи відсувної конструкції. Ми не будемо наводити покрокову інструкцію щодо її монтажу, оскільки деякі деталі можуть відрізнятися залежно від обраного вами електроприводу. Проте зазначимо загальні особливості, які притаманні всім моделям автоматики. Серед них можна виділити такі:
- перед початком робіт слід встановити на відрізки планок кріплення — втулки, гайки, болти, шайби тощо. Самі кріплення встановіть по центру, щоб мати змогу регулювати розташування секції;
- розмістіть першу рейку на шестерню привода в горизонтальному стані, забезпечивши зазор між ними в межах 2-3 мм (це потрібно, щоб вага воріт не здійснювала тиск на мотор). Відзначте місця кріплень на стулці;
- зафіксуйте секцію зубчастої планки на полотні, використовуючи методи зварювання чи закручування. Для останнього слід у балці зробити отвори діаметром 6,5 мм та за допомогою мітчика створити різьбу під гайку М8. При кріпленні до консольної балки важливо, щоб болт не виходив всередину профіля, оскільки буде створювати перешкоди для роликових опор;
- відкотіть стулку воріт вручну та впевніться, що шестерня автоматики рухається зубцями рейки рівномірно, зберігаючи проміжок у межах 2-3 мм;

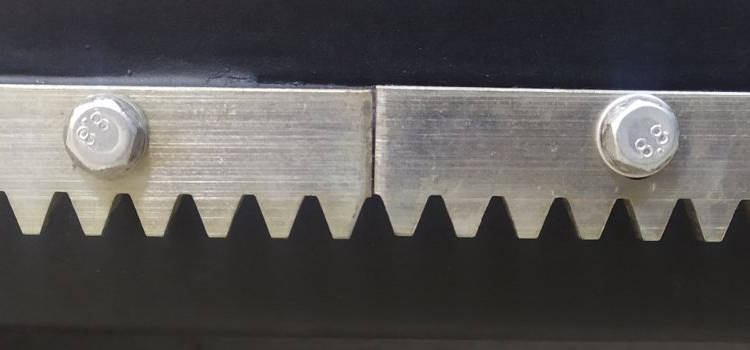

- повторіть операції кріплення для другої та наступних зубчастих планок. Важливо забезпечити відсутність перекосів чи прогалин на переходах між кожною секцією для нормальної роботи мотора. Пересувайте стулку вручну, щоб оцінити проходження зубцями шестерні електропривода.
Щоб кожен наступний відрізок планки було простіше закріпити до полотна, дотримуючись потрібної площини, можна скористатися наступним методом. Візьміть вільну рейку та притисніть її однією половиною знизу до вже прикріпленої. Затисніть їх за допомогою струбцини (бажано C-подібної). Наступну рейку покладіть зверху на другу половину затиснутої планки. Вирівняйте площини, ліквідуйте прогалину та затисніть їх іншою струбциною. Так вам буде простіше відзначити місця приварювання чи прикручування кріплень наступної секції, що суттєво прискорить роботу.
